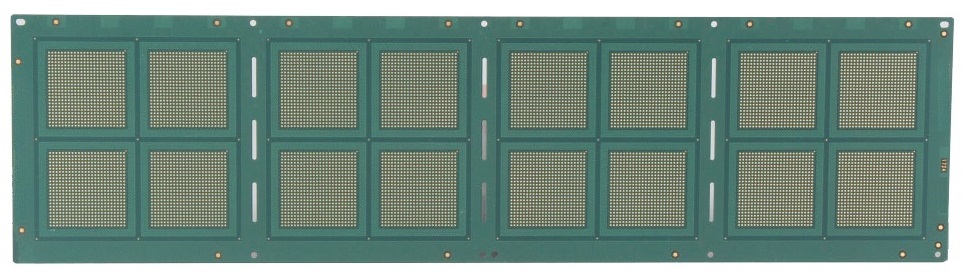

品 名：6層 BGA封裝載板
板 材：EM-526
層 數：6層
板 厚：0.5mm
銅 厚：0.5oz
顏 色：綠油（AUS308）
表面處理：鎳鈀金
最小孔徑：100um
最小線距：50um
最小線寬：50um
應用范圍：BGA載板,IC基板,芯片載板
BGA封裝載板特點
高密度結結構
填孔電鍍和疊孔結構
多種表面處理方式
薄板和表面平整度要求高
BGA封裝載板使用工藝
減成法，鐳射鉆孔，填孔
BGA封裝載板應用
智能手機,電腦，物聯網產品，消息電子產品

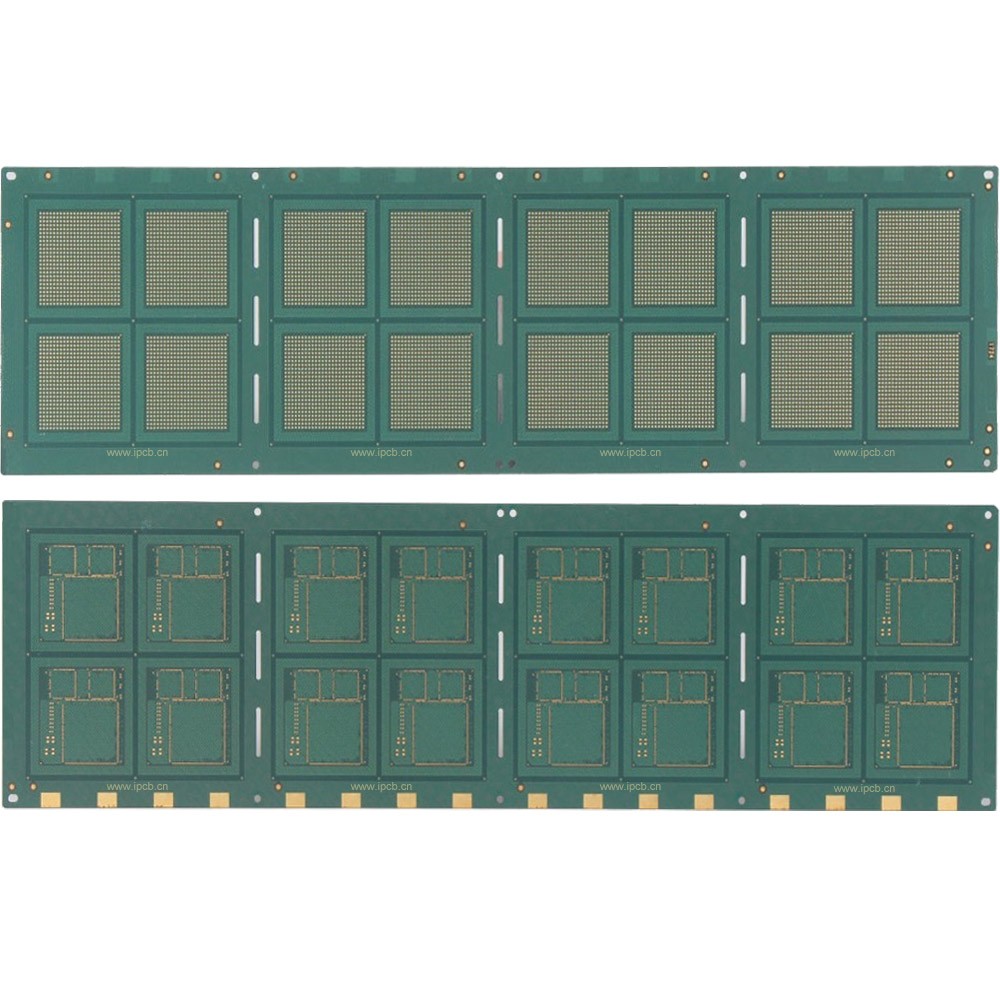

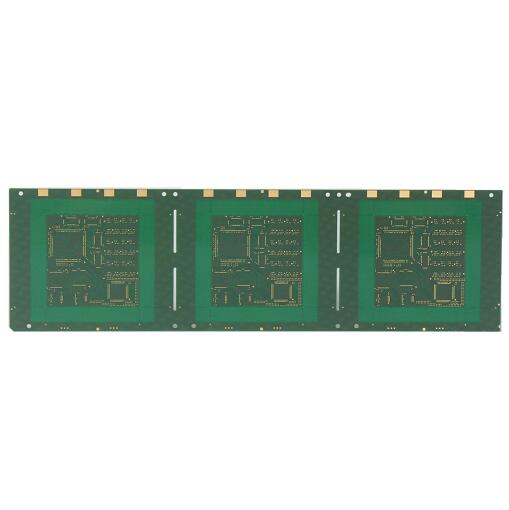

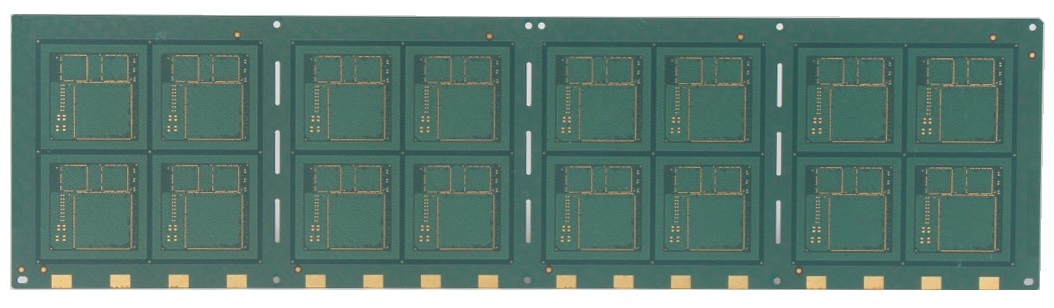

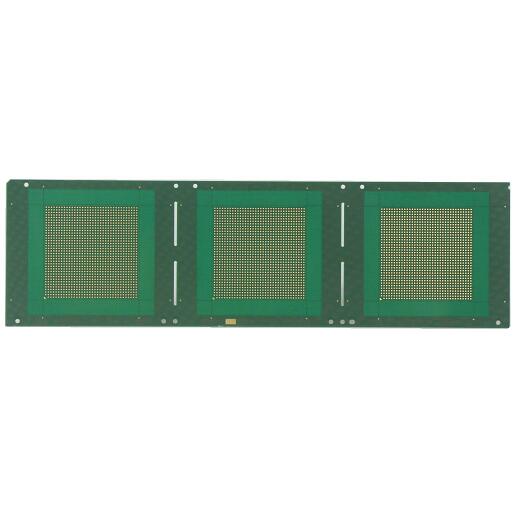

產品展示：
品 名：6層 BGA封裝載板
板 材：EM-526
層 數：6層
板 厚：0.5mm
銅 厚：0.5oz
顏 色：綠油（AUS308）
表面處理：鎳鈀金
最小孔徑：100um
最小線距：50um
最小線寬：50um
應用范圍：BGA載板,IC基板,芯片載板
