PCB（Printed Circuit Board，印刷電路板），又稱 “printed wiring boards”（印刷線路板）或 “printed wiring cards”（印刷線路卡），是電子設備中承載電子元件、實現元件間電氣連接的核心載體，幾乎所有電子設備（手機、電腦、家電等）都離不開 PCB。由于隨著電路的老化，線路的出現裂縫會造成線路節點的斷路還是短路。

繞線技術是電路技術的一個重大進步提高，這種辦法經過將小口徑線材繞在連署點的柱子上，提高了線路的經久性以及可改易性。

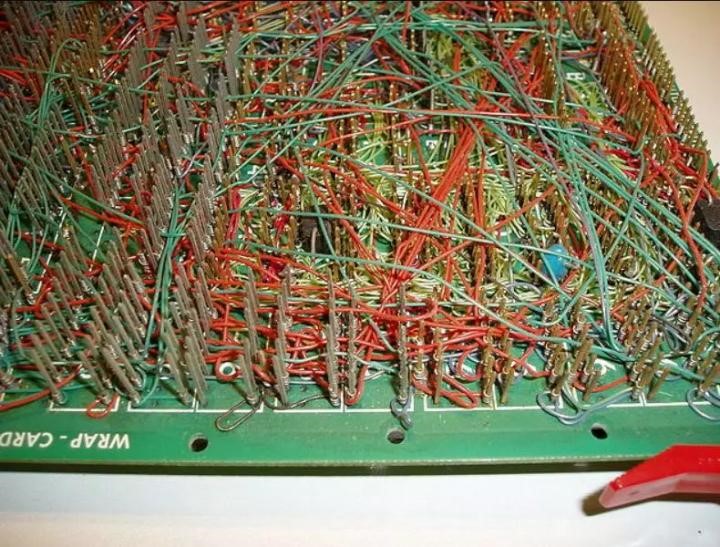

(1977年Z80計算機的繞線背板)

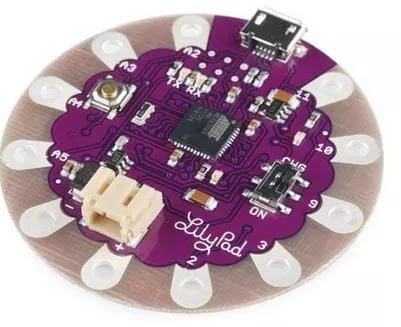

當電子行業從電子管、替續器進展到硅半導體以及集成電路的時刻，電子元部件的尺寸和價錢也在減退。電子產品越來越次數多的顯露出來在了消費領域電路板，促推廠商去尋覓更小以及性?xún)r(jià)比更高的方案。于是，PCB誕生了。

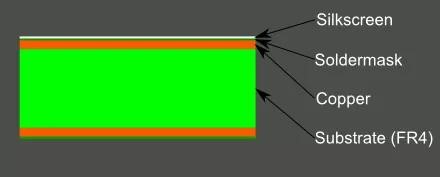

PCB看中去像多層蛋糕還是千層面--制造中將不一樣的材料的層，經過卡路里和黏合劑遏抑到一塊兒。

PCB的基材普通都是玻璃纖維。大部分?jǐn)?shù)事情狀況下，PCB的玻璃纖維基材普通就指"FR4"這種材料。"FR4"這種固體材料給與了PCB硬度和厚度。除開FR4這種基材外，還有柔性高溫分子化合物塑料(聚酰亞胺或大致相似)上出產的柔性電路板等等。

你有可能會發覺有不一樣厚度的PCB;不過 SparkFun的產品的厚度大多都是1.6mm(0.063'')。有一點產品也認為合適而使用了其他厚度，譬如 LilyPad、Arudino Pro Micro boards認為合適而使用了0.8mm的板厚。

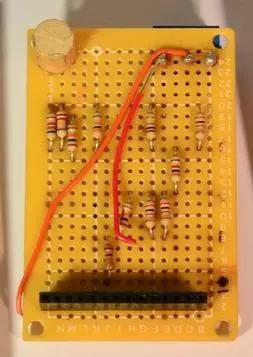

價格低廉的PCB和洞洞板(見上圖)是由環氧氣天然樹脂或酚這么的材料制成，匱缺FR4那種不容易用壞性，不過卻便宜眾多。當在這種扳手上燒焊物品時，將會聞到非常大的異味。這品類型的基材，每常被用在很低端的消費品里邊。酚類事物具備較低的熱分解溫度，燒焊時間過長會造成其分解碳化，況且散散發難聞的味道。

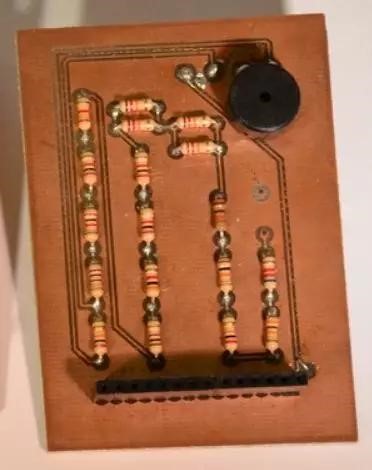

(露銅的PCB，沒有阻礙焊&絲印)

接下來紹介是很薄的銅箔層，出產中經過卡路里以及膠黏劑將其遏抑倒基材上頭。在雙面板上，銅箔會遏抑到基材的正反兩面。在一點低成本的場合，有可能只會在基材的一面遏抑銅箔。當我們提及到”雙面板“還是”兩層板“的時刻，指的是我們的千層面上有兩層銅箔。當然，不一樣的PCB預設中，銅箔層的數目有可能是1層這樣少，還是比16層還多。

銅層的厚度品類比較多，并且是用重量做單位的，普通認為合適而使用銅平均的遮蓋一平方英尺的重量(英兩oz)來表達。大多PCB的銅厚是1oz，不過有一點大功率的PCB有可能會用到2oz還是3oz的銅厚。將英兩每平方英尺換算一下子，約略是 35um還是1.4mil的銅厚。

在銅層上頭的是阻焊層。這一層讓PCB看起來是綠顏色的(還是是SparkFun的紅色)。阻焊層遮蓋住銅層上頭的走線，避免PCB上的走線和其它的金屬、焊錫還是其他的導電物體接觸造成短路。阻焊層的存在，使大家可以在準確的地方施行燒焊 ，況且避免了焊錫建橋。

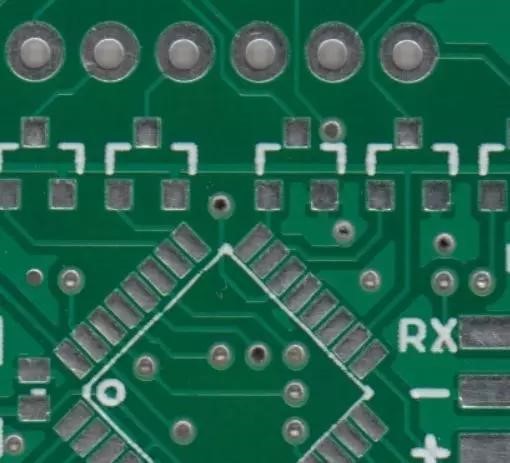

在上圖這個例子里，我們可以看見阻焊遮蓋了PCB的大多(涵蓋走線)，不過露出了銀色的孔環以及SMD焊盤，以便捷燒焊。

普通來說，阻焊都是綠顏色的，但幾乎全部的顏色可以用來做阻焊。SparkFun的板卡大多是紅色的，不過IOIO板卡用了白的顏色，LilyPad板卡是紫色的。

在阻焊層上頭，是白的顏色的絲印層。在PCB的絲印層上印有字母、數碼以及符號，這么可以便捷組裝以及引導大家更好地了解板卡的預設。我們常常會用絲印層的符號標明某些管腳還是LED的功能等。

絲印層是最最常見的顏色是白的顏色，一樣，絲印層幾乎可以做成不論什么顏色。黑色，灰色，紅色甚至于是黃色的絲印層并不少見。不過，很少見到單個板卡上有多種絲印層顏色。

如今你曉得了PCB的結構組成，下邊我們來看一下子PCB有關的專門用語吧。

孔環 -- PCB上的金屬化孔上的銅環。

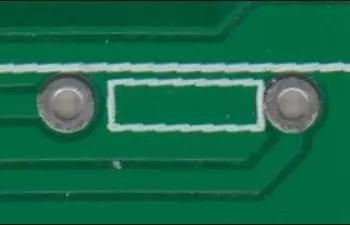

Examples of annular rings. 孔環的例子

DRC -- 預設規則查緝。一個查緝預設是否里面含有不正確的手續，譬如，走線短路，走線太細，還是鉆孔太小。

鉆孔打中目標 -- 用來表達預設中要求的鉆孔位置和實際的鉆孔位置的偏差。鈍鉆頭造成的錯誤的鉆孔核心是PCB制作里的存在廣泛?jiǎn)栴}。

不是太正確的drill hit概況圖

(金)手指頭 -- 在板卡邊上顯露的金屬焊盤，普通用做連署兩個電路板。譬如計算機的擴展板塊的邊緣、內存條以及老的游戲卡。

郵花孔 -- 除開V-Cut外，另一種可挑選的分板預設辦法。用一點蟬聯的孔形成一個脆弱的連署點，就可以容易將板卡從拼成版面上瓜分出來。SparkFun的Protosnap板卡是一個比較好的例子。

ProtoSnap上的郵花孔使PCB能簡單的彎折下來。

焊盤 -- 在PCB外表顯露的一小批金屬，用來燒焊部件。

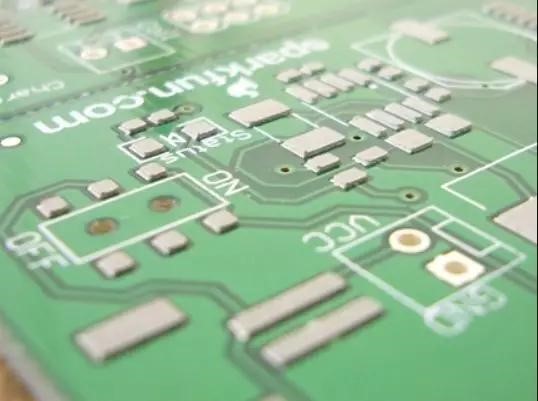

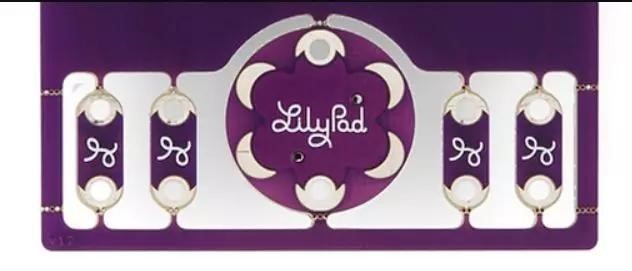

左面是插件焊盤，右面是貼片焊盤

拼板 -- 一個由眾多可瓜分的小電路板組成的大電路板。半自動化的電路板出產設施在出產小板卡的時刻常常會出問題，將幾個小板卡組合到一塊兒，可以加快出產速度。

鋼網 -- 一個薄金屬模型板(也可以是分子化合物塑料)，在組裝的時刻，將其放在PCB上讓焊錫透過某些特別指定部位。

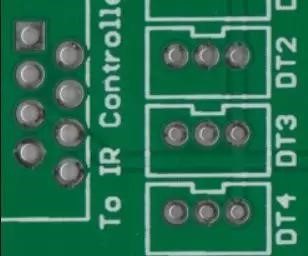

鋼網(原圖掛了，自個兒找的配圖)

Pick-and-place - 將元部件放到線路板上的機器還是流程。

最簡單的面 -- 線路板上一段蟬聯的銅皮。普通是由邊界來定義，而不是 途徑。也稱作”覆銅“

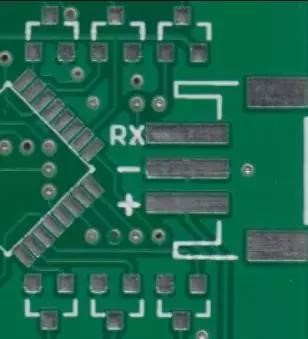

圖示PCB上大多地方?jīng)]有走線，不過有地的覆銅

金屬化過孔 -- PCB上的一個孔，里面含有孔環以及電鍍的孔壁。金屬化過孔有可能是一個插件的連署點，信號的換層處，還是是一個安裝孔。

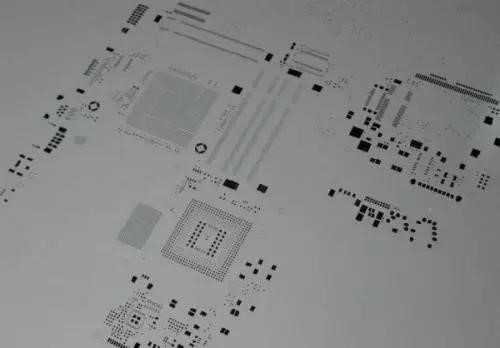

FABFM PCB上的一個插件電阻。電阻的兩個腿已經越過了PCB的過孔。電鍍的孔壁可以使PCB正反兩面的走線連署到一塊兒。

Pogo pin -- 一個彈簧支撐的臨時接觸點，普通用作測試或燒錄手續。

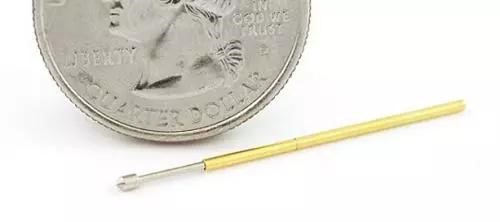

有尖頭的pogo pin, 在測試針床中用的眾多。

回流焊 -- 將焊錫消融，使焊盤(SMD)和部件管腳連署到一塊兒。

絲印 -- 在PCB板上的字母、數碼、符號還是圖形等?；旧厦總€(gè)板卡上只有一種顏色，況且辯白率相相比較較低。

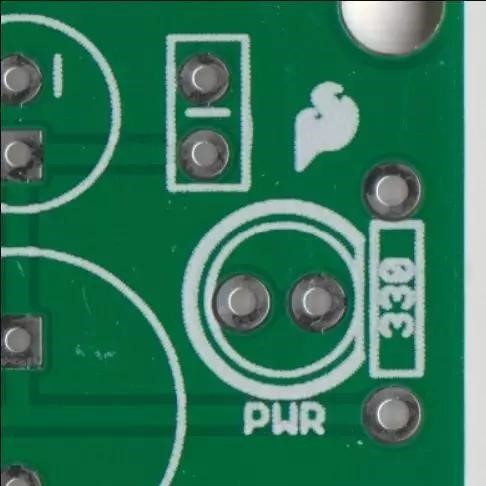

絲印指出了這個LED是電源指使燈。

開槽 -- 指的是PCB前一任官吏何不是圓形的洞。開槽可以電鍍也可以不電鍍。因?yàn)殚_(kāi)槽需求另外的割切時間，有特殊情況增加板卡的成本。

在ProtoSnap - Pro Mini板卡上的復雜開槽。一樣有眾多郵花孔。注意: 因?yàn)殚_(kāi)槽的刃具是圓形的，開槽的邊緣不可以絕對做成90度角。

錫膏層 -- 在往PCB上安放元部件之前，融會貫通過鋼網在表貼部件的焊盤上形成的一定厚度的錫膏層。在回流焊過程中，錫膏消融，在焊盤和部件管腳間樹立靠得住的電氣和機械連署。

在安放元部件之前，PCB上短暫的錫膏層，想的起來去理解一下子鋼網的定義。

焊錫爐 -- 燒焊插件的火爐。普通里邊有小量的熔化的焊錫，板卡在上頭迅疾的經過，就可以將顯露的管腳上錫燒焊好。

阻焊 -- 為了避免短路、腐蝕以及其他問題，銅上頭會遮蓋一層盡力照顧膜。盡力照顧膜普通是綠顏色，也有可能是其他顏色(SparkFun紅色，Arduino藍色，還是Apple黑色)。普通稱作“阻焊”。

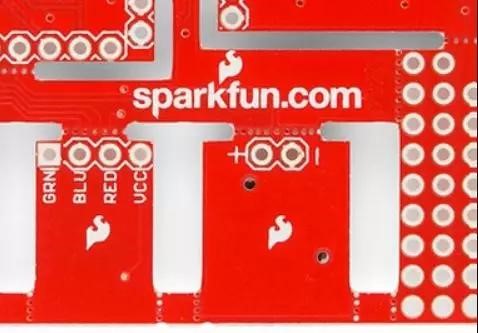

Solder mask covers up the signal traces but leaves the pads to solder to.阻焊遮蓋了信號線，不過露出了焊盤以易于燒焊。

連錫 -- 部件上的兩個銜接的管腳，被一小滴焊錫不正確的連署到達一塊兒。

外表貼裝 -- 一種組裝的辦法，部件只消簡單的放在板卡上，不必將部件管腳越過板卡上的過孔。

熱焊盤 -- 指的是連署焊盤到最簡單的面間的一段短走線。假如焊盤沒有做妥當?shù)纳犷A(yù)設，燒焊時很難將焊盤加熱到足夠的燒焊溫度。不妥當?shù)纳岷副P(pán)預設，會感受焊盤比較黏，況且回流焊的時間相相比較較長。(譯者注，普通熱焊盤做在插件與波峰燒焊觸的一面。不曉得這個文章里邊為何會提到reflow，reflow主要要思索問題的是熱均衡，避免立碑。)

在左面，焊盤經過兩個短走線(熱焊盤)連署到地最簡單的面。在右面，過孔直鄰接署到地最簡單的面，沒有認為合適而使用熱焊盤。

走線 -- 在電路板上，普通蟬聯的銅的途徑。

一段連署復位點和板卡上其他地方的細走線。一個相對粗一點兒的走線連署了5V電源點。

V-score -- 將板卡施行一條不絕對的割切，可以將板卡經過這條直線攀折。(譯者注：國內常叫做“V-CUT”)

過孔 -- 在板卡上的一個洞，普通用來將信號從一層切換到額外一層。塞孔指的是在過孔上遮蓋阻焊，以防被燒焊。連署器還是部件管腳過孔，由于需求燒焊，普通不會施行塞孔。

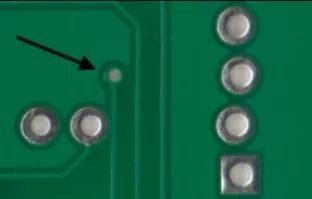

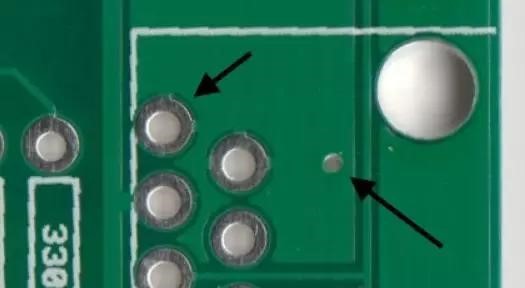

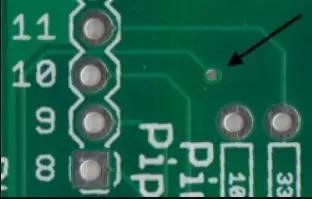

同一個PCB上塞孔的正反兩面。這個過孔將正面的信號，經過在板卡上的鉆孔，傳道輸送到達背面。

波峰焊 -- 一個燒焊插件部件的辦法。將板卡勻速的經過一個萌生牢穩波峰的熔化焊錫爐，焊錫的波峰會將部件管腳和顯露的焊盤燒焊到一塊兒。

Designing your own! 預設自個兒的!

你期望著手預設自個兒的PCB嗎。在PCB預設中的彎彎曲曲在這邊說太復雜了。然而，假如你實在想著手，下邊有幾個要領。

找到一個CAD的工具：在PCB預設的市場里，有眾多低廉還是不收費的挑選。當找一個工具的時刻，可以思索問題以下幾點。

論壇支持：有沒有眾多人運用這個工具越多的人運用，你越容易找到你需求的部件的已經預設好的封裝庫。

很容易用。假如非常不好用的話，你也不會用。

性能：眾多手續對預設有限止，譬如層數，部件數，以及板游標卡尺寸等。大多需求你去購買權力委托去升班性能。

可制約性：一點不收費的手續不準許導出還是搬遷到其他軟件，將你限止在惟一的供應商上。有可能軟件的低廉以及方便性值當這么的支付，但有時不太值當。

去看看別人的布板預設。開源硬件讓這個事物越來越容易。

練習，練習，仍然練習。

維持低的希望值。你預設的第1個板卡有可能有眾多問題，不過第20個有可能就少眾多，不過還會有一點問題。不過你很難將全部問題掃除凈盡。

原理圖相當關緊。試驗去預設一個沒有好的原理圖支持的PCB板卡是徒勞的。
