當你的項目需要在透明介質上承載多層線路時，普通 PCB 的設計規則就不再適用了。多層透明基板不是簡單地把幾層透明材料壓在一起 —— 層間對準、光學累積、信號完整性、制造良率，每個環節都有獨特的工程約束。這篇文章從實戰出發，把選型、設計、制造的完整鏈路拆解清楚，讓你拿到方案就能落地。

一、多層透明基板的核心價值與應用場景

透明基板本身并不新鮮 —— 觸摸屏上的 ITO 薄膜就是單層透明導電層。但當項目需要多層線路時，情況就不同了。

什么時候必須用多層？

? 透明顯示屏需要驅動矩陣（至少 2 層，通常 4 層）

? 車載 HUD 需要將控制電路集成到曲面玻璃后方

? 可穿戴設備需要柔性的多層傳感器層疊結構

? 光學模塊需要將信號層與屏蔽層分離

在這些場景下，多層透明基板不是 “炫技”，而是功能實現的必要條件。

典型應用領域

二、材料選型：把 “透明” 拆解成可執行的技術參數

選材料時，工程師最常問的問題是：“哪一種方案能同時滿足透明度、電氣性能和工藝兼容性？” 答案取決于你的優先級。

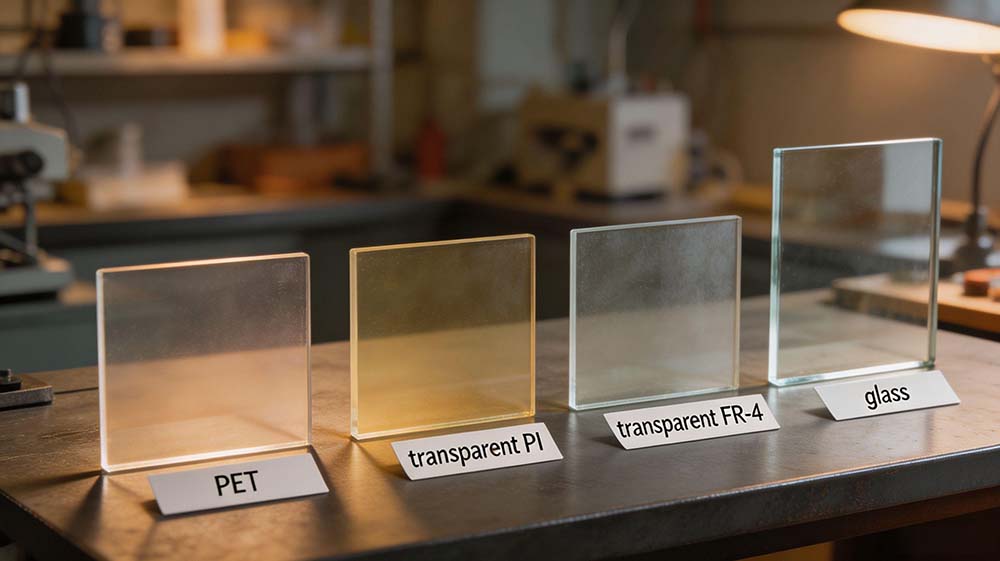

2.1 基材對比：四類主流選項

選型判斷：如果需要大面積平面顯示且承受一定機械應力 → 透明 FR-4。如果需要彎曲貼合曲面且能過回流焊 → 透明 PI。如果只是低成本原型 → PET（但注意耐溫限制）。

2.2 導電方案：透明與不透明的取舍

另一個常見問題是：“導電層要不要也做成透明的？” 答案取決于線路是否在可視區域內。

工程經驗：大多數多層透明基板項目采用混合方案 —— 核心信號層用傳統銅箔保證性能，暴露在光學路徑中的區域用透明導電材料。沒必要為 “全透明” 犧牲電氣性能。

關于透明導電材料選擇，有一條實用原則：如果線路寬度 > 100μm，優先考慮銅網格；如果線路需要肉眼不可見（<50μm），用 ITO 或銀納米線；如果產品需要反復彎折，避開 ITO。

三、多層疊層設計的關鍵技術點

設計多層透明基板時，有四件事是普通 PCB 設計規則里不會告訴你的。

3.1 層間對準：為什么普通多層板的精度不夠用

普通 FR-4 多層板的層間對準誤差通常為 ±3mil（約 75μm），在生產中可接受。但透明板的不同之處在于 —— 所有內層線路都是可見的。任何層間偏差都會直接暴露在視覺中，導致圖案錯位、線路重疊或間隙不均勻。

行業實踐表明，透明 FR-4 多層板的層間對準誤差需要控制在 10μm 以內。這意味著：

? 必須使用 CCD 高精度對位系統

? 每增加一層，對準難度非線性上升

? 建議與板廠提前確認設備能力

3.2 光學累積效應：透光率不是簡單相加

很多工程師誤以為 “2 層透明基板的透光率 ≈ 單層的兩倍”。實際上正好相反 —— 透光率是乘積關系。

假設單層基材透光率 T=88%：

? 2 層：88% × 88% ≈ 77%

? 4 層：88%? ≈ 60%

? 6 層：88%? ≈ 46%

這還只是基材本身的影響。再加上導電層覆蓋、粘合劑吸收、表面反射，實際值會更低。

設計建議：如果項目要求透光率 > 70%，層數建議不超過 3 層；如果要求 > 50%，4 層是可行的；如果必須用 6 層以上，需要專門的光學補償設計（如局部鏤空導電層）。

3.3 信號完整性與透明度的平衡

透明 FR-4 的介電常數（Dk）與普通 FR-4 不同，且均勻性可能略低。這意味著不能直接套用普通 FR-4 的阻抗計算模型。

實際操作中，建議：

1. 向板廠索取該批次透明基材的 Dk/Df 實測值

2. 關鍵信號線預留阻抗調試空間（如相鄰層參考地可調整）

3. 差分信號保持對稱，避免因材料不均勻引入共模噪聲

3.4 熱管理：透明材料的散熱路徑設計

透明基材為了光學性能，通常減少了填料比例，熱導率比普通 FR-4 略低。但這不是 “缺陷”，而是需要針對性設計。

可行方案：

? 在非透明區域（如板邊、元件下方）保留銅箔作為散熱路徑

? 使用金屬基局部補強（犧牲局部透明度換取散熱能力）

? 功率器件分散布置，避免熱點集中

這些設計策略不需要增加成本，只需要在布局階段提前規劃。

四、制造工藝流程與質量控制

了解多層透明基板制造工藝能幫助你在設計階段就規避常見問題。

4.1 核心工藝流程

步驟 1：內層圖形制作
在透明基材上通過光刻或激光燒蝕形成線路。潔凈度要求高于普通 PCB—— 任何可見污染都會直接暴露在成品中。

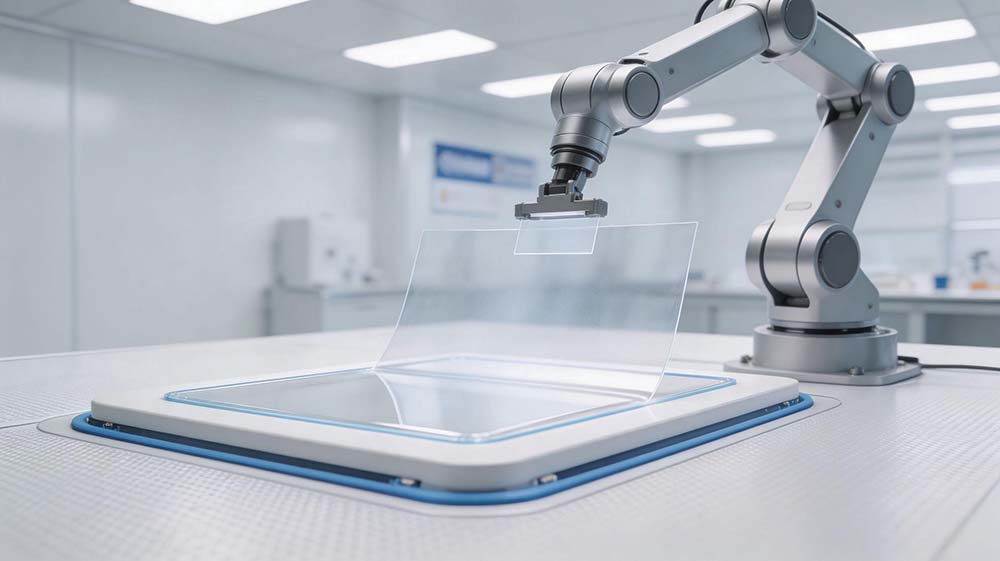

步驟 2：層壓（關鍵控制點）
使用光學透明粘合劑，在真空環境下壓合。控制重點：

? 氣泡：必須完全排出，否則會成為可見缺陷

? 溫度曲線：避免樹脂黃變

? 壓力均勻性：防止層間滑移

步驟 3：鉆孔與孔金屬化
激光鉆孔是主流方案。電鍍時需優化參數，確保透明基材與銅層的結合力。

步驟 4：光學檢測
除了常規電測，透明板還需要：

? 透光率均勻性掃描

? 表面劃痕 / 污染檢測

? 層間對準精度確認

4.2 常見制造問題及解決方案

五、工程應用案例與設計建議

案例 1：4 層透明 FR-4 用于智能家居顯示面板

需求：約 60% 透光率，驅動 64×64 LED 矩陣，尺寸 80×80mm。
方案：透明 FR-4 基材，信號層用傳統銅箔（位于非可視區），電源層網格化處理以提高透光率。
結果：透光率實測 58%，滿足要求，量產良率穩定。

關鍵經驗：不是所有層都需要全透明 —— 將非關鍵線路布置在邊框區域，可大幅降低工藝難度。

案例 2：2 層透明 PI 用于柔性曲面?zhèn)鞲衅?/span>

需求：貼合半徑 10mm 曲面，透光率 > 80%，承載 12 個傳感器節點。
方案：透明 PI 基材，導電層采用銀納米線。
結果：透光率 82%，經過 5000 次彎折測試，電阻變化 < 5%。

選型決策樹

需要透光 + 多層線路？
├── 是 → 需要彎曲嗎？
│   ├── 是 → 透明PI + 銀納米線/銅網格，層數≤4
│   └── 否 → 透明FR-4 + 混合導電方案，層數≤6
└── 否 → 用普通PCB，更成熟

六、設計檢查清單與常見誤區

最容易踩的 5 個坑

1. 忽略光學累積效應：以為 4 層透光率 ≈ 2 層的兩倍，實際是平方關系

2. 直接套用普通 PCB 阻抗模型：透明 FR-4 的 Dk 值有差異，需要重新計算

3. 盲目追求層數：6 層以上透明板的制造難度急劇上升，非必要不做

4. 忽略基材耐溫限制：PET 無法過回流焊，設計前確認工藝溫度

5. 不做 DFM 光學檢查：普通 PCB 的 DFM 規則不覆蓋透明度均勻性

多層透明基板 DFM 檢查表

理論估算值（單層T?）是否達標？
層數是否確實必要？能否通過優化走線減少層數？
基材選型：PET / 透明PI / 透明FR-4 / 玻璃
導電方案：傳統銅箔 / 銅網格 / ITO / 銀納米線
是否有區域可布置非透明線路（邊框/元件下方）？
是否需要回流焊？基材耐溫是否足夠？
關鍵信號線的阻抗是否已用實測Dk值計算？
是否與板廠確認過層壓對準精度能力（建議<10μm）？
是否預留了光學檢測標記？

結論：多層透明基板能為你的項目帶來什么

多層透明基板讓電子產品能夠在保持光學透明的同時，實現復雜的電路集成。它不是 “昂貴的噱頭”，而是透明顯示、車載光學、柔性傳感等領域的使能技術。

不同項目的材料組合和疊層方案差異很大 —— 透明 FR-4 和透明 PI 的層壓參數不同，導電方案的選擇直接影響線路精度和透光率。作為透明基板制造廠家，愛彼電路（iPCB） 提供從工程設計評審到樣品試制的全流程支持。將您的設計文件（Gerber、PCB 源文件或設計參數）直接發送給我們，我們的工程團隊將在 24 小時內提供：

? 材料選型與疊層結構建議

? 可制造性（DFM）快速評審

? 透明多層板的樣品方案與報價

 聯系我們：訪問 iPCB 官網或通過在線客服提交設計文件，獲取針對您項目的專屬方案。
