在無人機行業，大家普遍關注飛控的主控性能、算法精度、傳感器規格，卻常常忽略了一個核心事實：所有的芯片、傳感器、通信接口，都必須依托PCB電路板實現電氣連接、信號傳輸、結構承載與環境防護。飛控系統能不能實現預設的性能、能不能在極端環境下穩定運行、能不能規避各類飛行風險，底層的決定因素，從來都是PCB電路板的設計能力、制造工藝與品控標準。

作為深耕高端PCB制造領域的專業廠商，無人機飛控板電路板是我們核心布局的細分賽道之一，我們見證了無數無人機廠商因?yàn)轱w控PCB的設計缺陷、工藝短板，導致產品量產良率低、現場故障頻發、項目落地受阻。本文將從PCB制造的專業視角，全面拆解無人機飛控PCB的核心要求、設計難點、工藝標準，為無人機整機廠商、飛控方案商提供專業的PCB解決方案參考。

無人機飛控PCB：遠超普通電路板的高難度賽道

和普通消費電子、工業控制PCB相比，無人機飛控PCB直接決定了設備的飛行安全與作業能力，面臨著更嚴苛的技術要求、更復雜的場景挑戰，是高端PCB制造領域的典型高難度品類，其核心特殊性集中在四大維度：

1. 微秒級信號完整性要求，直接決定飛行安全

飛控系統的姿態解算、指令執行，依賴傳感器、主控、執行機構之間微秒級的實時數據傳輸。PCB線路的信號反射、串?dāng)_、延遲，都會直接導致數據失真、控制延遲，輕則引發航線偏移、拍攝抖動，重則導致姿態解算錯誤、炸機事故。這對飛控PCB的阻抗控制、布線設計、參考地規劃，提出了遠高于普通電路板的精度要求。

2. 全場景極端環境適配，對PCB可靠性要求極致嚴苛

無人機的作業場景覆蓋農田、山區、高空、海上，面臨著持續強振動、寬溫變化、高濕高鹽霧、強電磁干擾等極端工況。普通消費電子PCB在這類環境中，極易出現焊盤脫落、過孔斷裂、基材形變、電化學腐蝕等問題，而飛控PCB需要在全工況下保持穩定運行，對基材性能、結構強度、防護工藝的要求達到工業級甚至航空級標準。

3. 高密度集成需求，在極小空間內平衡多重性能

無人機的輕量化需求，決定了飛控板必須在極小的板型尺寸內，集成主控、多組IMU、電源管理、通信接口、外設驅動等數十種元器件，布線密度極高。如何在有限的空間內，平衡信號隔離、電源分配、散熱設計、結構強度，是飛控PCB設計與制造的核心難點，也是對PCB廠商技術能力的核心考驗。

4. 功能安全冗余設計，對PCB布局制造提出更高標準

工業級飛控普遍采用雙主控、多IMU、雙電源的全冗余架構，核心目標是避免單點故障引發飛行事故。這要求PCB實現嚴格的電氣隔離、冗余鏈路獨立布局、故障區間物理分割，哪怕單路電路出現故障，也不會擴散影響整個系統，對PCB的層疊設計、分區規劃、制程精度都有專屬的嚴苛要求。

也正因這些特殊性，消費級與工業級飛控PCB的設計制造體系完全分化：消費級飛控PCB聚焦輕量化、高集成度與成本可控，主流采用2-4層板設計；工業級飛控PCB則以高可靠性為核心，普遍采用6-8層甚至更高層數的板型設計，匹配更嚴苛的工藝標準與品控要求，這也是我們作為高端PCB廠商的核心優勢領域。

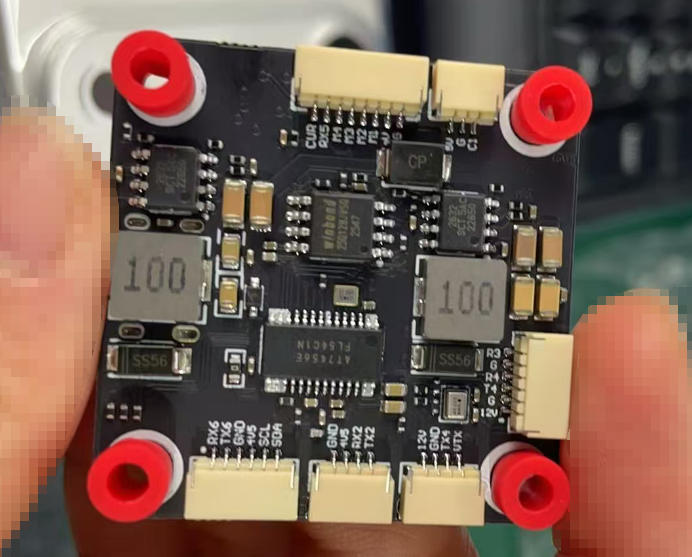

無人機飛控PCB電路板

無人機飛控PCB設計的核心難點與專業解決方案

飛控PCB的性能上限，始于設計端。一個有缺陷的設計，哪怕用最頂級的制程工藝，也無法實現穩定的性能表現。我們基于多年飛控PCB的設計協同經驗，梳理了飛控PCB設計的六大核心難點，并形成了成熟的標準化解決方案，可全程為客戶提供設計優化與DFM審核服務。

層疊結構設計：飛控PCB性能的底層基礎

層疊結構是飛控PCB設計的根基，直接決定了阻抗控制精度、信號隔離效果、EMC性能、散熱能力與制造成本。飛控PCB層疊設計的核心難點，是在有限的層數、板厚、成本約束下，平衡信號、電源、地層的分配，同時滿足高密度布線與性能要求。

? 我們的標準化解決方案：

a. 對稱層疊設計原則：針對所有飛控PCB，優先采用對稱層疊結構，避免層壓過程中出現板材翹曲、形變，尤其適配工業級場景的抗振動、寬溫需求；

b. 場景化層疊優化：消費級飛控PCB，采用2-4層板優化設計，在保證基礎性能的前提下，控制板厚、重量與成本；工業級飛控PCB，采用“信號層-地層-電源層-信號層”的經典層疊架構，為高速信號提供完整的參考地平面，大幅降低信號串?dāng)_與輻射干擾；

c. 冗余架構專屬層疊規劃：針對雙主控、多冗余的工業級飛控，通過層間隔離、電源域分割，實現不同冗余單元的電氣隔離，避免單點故障擴散，同時保證各鏈路的信號完整性。

阻抗控制與信號完整性設計：精準數據傳輸?shù)暮诵谋Ｕ?/span>

飛控PCB中，主控與傳感器的高速通信、RTK定位的高頻信號、差分通信鏈路，都需要嚴格的阻抗控制。行業常規要求為單端信號50Ω、差分信號100Ω，阻抗偏差需控制在±5%以內，高精度工業級場景要求±3%，一旦出現阻抗不連續，就會引發信號反射、失真，直接影響飛控的控制精度。

? 我們的標準化解決方案：

a. 仿真前置的設計模式：在設計階段就引入SI信號完整性仿真，提前預判信號反射、串?dāng)_、時序偏差等風險，優化布線拓?fù)渑c層疊設計，從源頭規避信號完整性問題；

b. 全鏈路阻抗管控：嚴格計算并控制線寬、線間距、介質厚度，保證傳輸線全程阻抗連續，對過孔、拐角、分支線路做阻抗補償設計，避免阻抗突變；

c. 敏感信號專屬優化：對IMU、氣壓計等模擬敏感信號，采用包地處理、隔離布線，遠離高速數字信號，避免串?dāng)_干擾；對高速差分信號，嚴格執行等長、等距、同層布線，保證差分對的阻抗一致性與時序同步。

EMC/EMI電磁兼容設計：解決飛控故障的頭號元兇

電磁干擾是無人機飛控故障的頭號誘因。無人機的電機、電調是強電磁干擾源，而飛控板上的磁力計、IMU、氣壓計是極敏感的弱信號器件，一旦PCB的EMC設計不到位，就會出現航向漂移、傳感器數據抖動、通信中斷等問題，直接引發飛行事故。飛控PCB的EMC設計，也是行業內最普遍的設計痛點。

? 我們的標準化解決方案：

a. 功能分區物理隔離：嚴格遵循“分區布局、隔離布線”的原則，在PCB上明確劃分?jǐn)?shù)字區、模擬區、電源區、接口區，強干擾電路與敏感電路物理分離，避免交叉干擾；晶振、電源模塊等強輻射源，遠離IMU、磁力計等敏感器件布局；

b. 完整地平面優化：通過完整的地層設計，為高頻信號提供低阻抗回流路徑，大幅減少電磁輻射；對不同功能域進行合理的地平面分割，避免數字噪聲串入模擬敏感電路；

c. 接口與電源濾波設計：所有對外接口，預留TVS防護、π型濾波電路的布局空間，抑制外部干擾傳入，同時避免內部干擾向外輻射；電源軌設計多級濾波電路，在PCB層面抑制電源紋波與傳導干擾；

d. 細節化抗干擾優化：晶振電路貼近主控布局，做全包圍包地處理，減少電磁輻射；高速信號線避免跨分割布線，杜絕回流路徑突變引發的輻射問題。

振動與機械可靠性設計：應對長期飛行的疲勞失效風險

無人機飛行過程中，電機高速轉動會帶來持續的強振動，植保、巡檢等工業場景的無人機，更是要面對數千小時的持續振動工況。普通PCB在長期振動下，極易出現焊盤脫落、過孔斷裂、元器件脫焊、基材疲勞開裂等問題，是工業級無人機長期運行的核心故障點。

? 我們的標準化解決方案：

a. 基材與結構優化：優先選用高Tg、高韌性、低CTE的基材，提升PCB的抗形變、抗疲勞能力；合理規劃安裝孔位，優化PCB的受力結構，減少振動過程中的板材形變與應力集中；

b. 制程細節優化：對所有走線與焊盤的連接處增加淚滴設計，提升焊盤與線路的結合強度，避免振動導致的線路斷裂；針對大尺寸元器件、接插件，優化焊盤設計，提升焊接可靠性；

c. 場景化適配設計：針對重載植保、長航時巡檢等強振動場景，提供專屬的PCB結構優化建議，配合客戶的整機減震設計，預留減震結構的適配空間，最大程度降低振動對PCB與元器件的影響。

電源完整性與散熱設計：保障全工況穩定運行

飛控板的供電系統復雜，從鋰電池的高壓輸入，到主控、傳感器的低壓精密供電，涉及多組電源軌。電源紋波、壓降會直接影響元器件的工作穩定性，而高密度布局帶來的溫升，會導致IMU、氣壓計等敏感器件出現溫漂，引發測量誤差，甚至導致元器件過熱失效。

? 我們的標準化解決方案：

a. 電源完整性優化：采用電源層與地層相鄰的層疊設計，降低電源阻抗，減少電源紋波；針對不同的電源域，做獨立的分割與濾波布局，避免電源噪聲在不同電路之間串?dāng)_；

b. 精細化散熱設計：通過大面積鋪銅、熱過孔設計，優化主控、電源芯片等大功率器件的散熱路徑，降低器件結溫；均衡PCB的熱分布，避免局部溫升過高，減少溫度變化對敏感器件的影響；

c. 寬溫場景適配：針對高寒、高溫等極端環境，優化板材選型與布線設計，保證-40℃~85℃寬溫范圍內，PCB的電氣性能與結構穩定性不受影響。

冗余架構PCB布局設計：工業級飛控的安全底線

工業級飛控的雙主控、三IMU、雙電源冗余設計，核心是實現“單點故障不影響飛行安全”，這對PCB的布局設計提出了極高的要求——既要保證冗余單元的電氣隔離，避免故障擴散，又要保證信號鏈路的完整性，還要兼顧測試與維護的便利性。

? 我們的標準化解決方案：

a. 物理分區與電氣隔離：對不同的冗余控制單元，做獨立的物理分區、電源域與地平面分割，實現完全的電氣隔離，避免單路電路的短路、過壓故障擴散到整個系統；

b. 一致性布局優化：針對冗余的IMU、傳感器電路，采用對稱式布局設計，保證數據采集的環境一致性，提升多傳感器數據融合的精度；

c. 可測試性設計：為冗余鏈路預留獨立的測試點與調試接口，方便生產測試、故障排查與維修，降低客戶的量產與運維成本。

工業級無人機飛控PCB的核心制造工藝與品控標準

如果說設計是飛控PCB性能的藍圖，那么制造工藝與品控體系，就是把藍圖變?yōu)楝F(xiàn)實的核心。哪怕設計圖紙?jiān)偻昝溃瑳]有匹配的制程能力與嚴苛的品控標準，也無法實現預期的性能，甚至?xí)裣聡?yán)重的安全隱患。

作為專業的高端PCB制造商，我們針對無人機飛控PCB的專屬需求，建立了標準化的制程規范與全流程品控體系，從原材料到成品出貨，全環節管控，確保每一片飛控PCB都滿足設計要求與場景使用標準。

1. 基材選型全流程管控

基材是飛控PCB性能的基礎，不同場景的飛控PCB，對基材的核心指標要求天差地別。我們建立了嚴格的原材料入廠檢驗體系，所有基材均來自行業頭部廠商，可根據客戶的場景需求，提供精準的基材選型方案：

? 消費級飛控PCB：采用高Tg FR-4基材（Tg≥130℃），兼顧成本、可制造性與基礎性能，適配消費級產品的量產需求；

? 常規工業級飛控PCB：優先選用中Tg FR-4基材（Tg≥150℃），提升耐溫性、抗形變能力與長期可靠性，適配植保、測繪等常規工業場景；

? 極端環境工業級飛控PCB：選用高Tg、低CTE FR-4基材（Tg≥170℃），熱膨脹系數更低，在極端高低溫環境下，板材形變更小，有效避免過孔斷裂、層間分離失效，適配高海拔、高寒、高溫巡檢場景；

? 高濕高腐蝕場景飛控PCB：選用耐CAF、高防腐的專用基材，配合防護工藝，有效抵御潮濕、鹽霧、農藥腐蝕帶來的電化學遷移失效，適配海上作業、農業植保等場景。

2. 精密制程工藝能力管控

飛控PCB屬于高密度互聯PCB，線寬線距小、過孔密集、阻抗控制要求高，對制程精度的管控能力提出了極高的要求。我們針對飛控PCB，建立了專屬的制程管控標準，核心制程能力可滿足全品類飛控PCB的生產需求：

? 精密布線能力：支持最小線寬線距3/3mil的高密度布線，滿足極致輕量化、高集成度飛控PCB的生產需求；

? 高精度阻抗控制：采用行業先進的阻抗測試設備，全程管控生產流程，常規阻抗偏差控制在±5%以內，高精度需求可實現±3%的管控精度，完全匹配飛控PCB的高速信號傳輸要求；

? 高精度層壓與鉆孔：支持最小機械孔徑0.2mm、激光盲孔0.1mm的加工能力，多層板層間對齊度管控在±0.05mm以內，避免層偏、孔偏導致的短路、開路問題，保證高密度布線的量產良率；

? 全品類表面處理工藝：提供適配飛控PCB的全系列表面處理方案，滿足不同場景的需求：

? 消費級場景：熱風整平（HAL）、沉錫工藝，兼顧可焊性與量產成本；

? 工業級場景：沉金（ENIG）、化學鍍鎳鈀金（ENEPIG）工藝，焊接可靠性高、抗氧化能力強，滿足長期存儲與惡劣環境使用需求；

? 高振動場景：優化表面處理工藝，提升焊盤與基材的結合力，避免長期振動下的焊盤脫落、鍍層開裂。

3. 全流程零缺陷品控體系

飛控PCB直接關系到無人機的飛行安全，零缺陷是我們的核心品控目標。我們建立了覆蓋原材料入廠、制程中、成品出貨的全流程品控體系，嚴格遵循IPC-A-600、IPC-6012等行業標準，針對飛控PCB執行更嚴苛的內控標準：

? 原材料入廠全檢：對基材、銅箔、藥水等所有原材料，執行嚴格的入廠檢驗，核對規格參數、材質證明，確保符合設計要求與行業標準，從源頭杜絕質量風險；

? 制程中全環節巡檢：對開料、鉆孔、沉銅、圖形轉移、蝕刻、層壓、表面處理等每一道生產工序，執行專人巡檢與首件確認，及時發現并解決制程異常，避免批量質量問題；

? 成品100%全檢：所有出貨的飛控PCB，100%執行電氣通斷測試（飛針測試/治具測試），確保無開路、短路問題；針對工業級飛控PCB，額外執行外觀全檢、阻抗抽樣測試、熱應力測試，確保每一片產品都符合設計要求；

? 可靠性驗證體系：針對批量飛控PCB產品，定期執行環境可靠性測試，包括高低溫循環測試、濕熱測試、振動測試、鹽霧測試等，驗證產品在不同場景下的長期可靠性，確保滿足客戶的現場使用需求。

4. 場景化防護工藝配套

針對農業植保、海上巡檢、應急救援等惡劣環境場景，我們除了PCB本體制造，還提供完整的配套防護工藝解決方案，包括三防漆噴涂、納米防水涂層、灌封工藝等，全方位提升飛控PCB的防潮、防腐、防塵、防鹽霧能力，延長飛控板的使用壽命，大幅降低現場故障概率。全場景無人機飛控PCB的差異化定制需求與適配方案

不同應用場景的無人機，對飛控系統的核心需求天差地別，最終都會落地到對PCB電路板的差異化定制要求。我們深耕無人機飛控PCB賽道多年，服務過消費級、工業級各類頭部無人機廠商，針對不同場景形成了成熟的PCB定制化適配方案，可快速響應客戶的專屬需求。

消費級航拍無人機飛控PCB

核心需求：極致輕量化、高集成度、成本可控、百萬級量產一致性。

我們的適配方案：采用2-4層板優化設計，在保證信號完整性與基礎性能的前提下，優化層疊與布線，縮小板型尺寸，降低整機重量；提供高性價比的基材與工藝方案，優化制造成本；建立標準化的量產制程，全流程管控產品一致性，保障百萬級批量生產的良率與交付穩定性；針對智能避障、高清圖傳等功能，優化高速信號布線設計，滿足智能化功能的性能需求。

農業植保無人機飛控PCB

核心需求：強抗電磁干擾能力、高機械可靠性、防潮防腐防護、多外設接口適配。

我們的適配方案：針對植保場景的電機振動、高壓電磁干擾，優化EMC布局與隔離設計，避免干擾引發的飛行異常；采用高Tg、高韌性基材，優化焊盤與結構設計，提升抗振動、抗疲勞能力；針對農田高濕、農藥腐蝕的環境，提供基材選型優化、三防漆噴涂、納米涂層等全鏈條防護方案；優化接口布局，預留充足的外設接口布線空間，完美適配藥泵、流量傳感器、仿地雷達、多光譜相機等植保專用外設。

電力/油氣/風電工業巡檢無人機飛控PCB

核心需求：極致抗電磁干擾能力、全冗余架構適配、極端寬溫環境適應性、航空級長期可靠性。

我們的適配方案：采用6-8層工業級板型設計，針對特高壓、強電磁環境做專屬的EMC優化，實現數字與模擬電路完全隔離、高壓與弱電物理分區；完美適配雙主控、多IMU全冗余架構的PCB設計，實現電氣隔離與冗余鏈路獨立布局；采用高Tg、低CTE的工業級基材，支持-40℃~85℃的寬溫工作環境；建立專屬的品控標準，執行更嚴苛的可靠性測試，確保在高危巡檢場景下的零故障運行。

測繪勘探無人機飛控PCB

核心需求：高精度信號完整性、低噪聲設計、RTK高精度定位信號適配、長時穩定工作能力。

我們的適配方案：針對高精度IMU、RTK定位模塊，做專屬的信號完整性與低噪聲設計，嚴格控制阻抗偏差，減少信號失真與噪聲干擾，保證測量數據的精準性；優化模擬電路與數字電路的隔離設計，杜絕數字信號串?dāng)_引發的傳感器溫漂、數據抖動；優化電源完整性設計，多級濾波抑制電源紋波，保證數十公里、數小時長航時飛行過程中的電路穩定性，滿足高精度測繪的作業要求。

應急救援/城市物流無人機飛控PCB

核心需求：高冗余安全設計、復雜環境適配能力、重載場景機械穩定性、完善的防護與抗干擾設計。

我們的適配方案：支持航空級全冗余架構的PCB設計，實現多電源域、多控制單元的完全隔離，避免單點故障引發安全事故；采用高韌性、高可靠性基材，優化PCB受力結構，提升抗沖擊、抗振動能力，適配重載物流、復雜地形救援場景；針對城市樓宇信號遮擋、電磁環境復雜的問題，優化接口防護與EMC設計，提升抗干擾能力與環境適應性；完善的靜電、浪涌防護布局，避免外設故障影響飛控核心電路。

無人機飛控PCB定制合作的常見避坑指南

在多年的飛控PCB服務經驗中，我們見過太多無人機廠商因?yàn)镻CB設計失誤、廠商選型不當、品控標準缺失，導致產品研發延期、量產良率低、現場故障頻發，甚至引發批量安全事故。結合行業普遍痛點，我們整理了飛控PCB定制的五大核心避坑要點，幫客戶規避研發與量產過程中的常見風險。

避坑一：盲目壓縮PCB層數與成本，犧牲核心性能

很多廠商為了控制硬件成本，強行減少PCB層數，導致層疊設計無法滿足阻抗控制、EMC隔離、電源完整性的基礎需求，最終出現信號干擾、飛行不穩定的問題。后期整改、反復打樣的成本，遠高于初期節省的PCB采購成本，甚至?xí)e(cuò)過產品上市的窗口期。

我們的建議：先明確產品的場景需求與性能底線，以可靠性為前提，再優化成本方案。我們的資深工程師團隊，可免費提供DFM可制造性設計審核，在保證產品性能的前提下，通過設計優化、工藝適配，提供最優的成本控制方案，避免客戶因過度壓縮成本埋下安全隱患。

避坑二：設計與制造脫節，圖紙完美卻無法量產

很多飛控方案商的設計圖紙，只關注功能實現，完全忽略了PCB的可制造性、可焊接性，比如線寬線距超出常規制程能力、過孔設計不符合生產標準、焊盤布局不滿足SMT貼片要求，導致打樣多次失敗，研發周期大幅拉長，甚至出現設計方案完全無法量產的問題。

我們的建議：在設計初期就引入PCB制造廠商的技術支持，我們提供前置的設計協同服務，提前識別可制造性、信號完整性、EMC等方面的潛在風險，給出針對性的優化建議，幫助客戶縮短研發周期，減少反復改板的試錯成本。

避坑三：只看采購單價，忽略制程能力與品控標準

飛控PCB直接關系到無人機的飛行安全，低價的背后，往往是基材以次充好、制程管控寬松、品控環節缺失。這類低價PCB，不僅量產良率低，還會出現大量現場隱性故障，一次炸機的設備損失、項目事故損失，就遠超PCB本身的差價。

我們的建議：選擇具備高端PCB制造能力、有飛控PCB量產經驗、品控體系完善的正規廠商。我們所有產品均嚴格遵循IPC國際標準，針對飛控PCB建立了專屬的制程與品控規范，從原材料到成品出貨全流程可追溯，確保每一片出貨的PCB都滿足設計要求與場景使用標準。

避坑四：忽略供應鏈穩定性，導致量產交付斷供

很多中小PCB廠商產能儲備不足、原材料供應鏈不穩定，遇到市場波動、訂單量波動，就會出現交貨延期，甚至無法供貨的問題，直接導致整機廠商的產品無法按時量產，錯過市場機會。

我們的優勢：建立了穩定的原材料供應鏈體系，與國內頭部基材廠商建立了長期戰略合作，針對飛控PCB的常用基材、工藝，預留了專屬的產能與物料備貨，可保障客戶從研發打樣到大規模量產的全周期交付，快速響應客戶的緊急訂單需求。

避坑五：選擇無行業經驗的廠商，無法解決場景化痛點

不同場景的飛控PCB，有著完全不同的技術難點與工藝要求，比如植保場景的防腐需求、電力巡檢場景的抗EMC需求、測繪場景的低噪聲需求。普通PCB廠商沒有飛控PCB的服務經驗，無法理解場景需求，也無法提供針對性的解決方案，最終導致產品無法適配現場工況，反復整改也無法解決問題。

我們的優勢：深耕無人機飛控PCB賽道多年，服務過消費級、工業級上百家無人機廠商，積累了豐富的場景化解決方案與技術經驗，能夠針對客戶的應用場景，從設計、基材、工藝到防護，提供全流程的優化建議，一站式解決飛控PCB的各類行業痛點。

我們的無人機飛控PCB全流程定制化服務能力

iPCB作為國內領先的高端PCB電路板專業制造商，我們具備從單雙層板、多層板到高層高密度互聯板、剛撓結合板的全品類PCB制造能力，產品覆蓋消費電子、工業控制、汽車電子、航空航天、新能源等多個核心領域，無人機飛控板電路板，是我們深耕多年的核心細分賽道之一。

針對無人機行業客戶的研發與量產需求，我們提供全流程、一站式的PCB定制化解決方案，覆蓋產品從研發到量產的全生命周期：

1. 前置設計協同服務：免費提供專業的DFM可制造性設計審核、SI/EMC設計優化建議，由資深的PCB工程師、工藝工程師全程對接，提前解決設計端的潛在問題，縮短客戶的研發周期，降低試錯成本。

2. 極速打樣服務：提供24-72小時快速打樣服務，支持2-12層飛控PCB的加急制樣，配套阻抗測試、切片分析、熱應力測試等專項檢測服務，確保打樣產品完全符合設計要求，滿足客戶的快速研發迭代需求。

3. 規模化量產服務：具備從中小批量到百萬級大規模量產的全產能覆蓋能力，針對飛控PCB建立了專屬的標準化產線與制程規范，保證批量產品的一致性與高良率，同時提供靈活的交期方案，滿足客戶的量產交付需求。

4. 全流程技術支持：為每一位客戶配備專屬的項目工程師，從設計咨詢、打樣跟進、量產管控到售后支持，提供全流程一對一服務，快速響應客戶的各類問題，協助解決研發與量產過程中的PCB相關技術難題。

5. 一站式配套服務：除了核心的PCB制造業務，我們還可提供SMT貼片、元器件代購、三防噴涂等配套服務，為客戶提供一站式的硬件解決方案，減少客戶的供應鏈管理成本，提升項目落地效率。

無人機飛控PCB常見問題解答（FAQ）

無人機飛控板一般用幾層PCB板？

消費級航拍無人機的飛控板，主流采用2-4層PCB設計，兼顧成本、輕量化與基礎性能；中小型行業無人機飛控板，多采用4-6層PCB設計，滿足更多外設接口與抗干擾需求；高端工業級、全冗余架構飛控板，普遍采用6-8層PCB設計，部分特殊需求的產品會用到10層及以上的高層板，實現更優的信號隔離、EMC防護與冗余布局。

無人機飛控PCB的阻抗控制要求一般是多少？

飛控PCB的阻抗控制，核心分為兩類：高速單端信號，常規阻抗控制為50Ω，偏差要求±5%，高精度場景要求±3%；差分信號（如差分通信接口、高速數據鏈路），常規阻抗控制為100Ω，偏差要求±5%。我們會根據客戶的設計要求，全程管控阻抗精度，確保完全符合信號傳輸需求。

工業級無人機飛控PCB，基材選型有什么核心講究？

工業級飛控PCB的基材選型，核心看三大關鍵指標：Tg值（玻璃化轉變溫度）、CTE（熱膨脹系數）、耐CAF性能。常規工業場景，優先選用Tg≥150℃的中Tg FR-4基材；極端高低溫、高海拔場景，選用Tg≥170℃的高Tg、低CTE基材；高濕、高電壓場景，選用耐CAF性能優異的基材，避免長期使用下的電化學遷移失效。

飛控PCB從打樣到量產，一般需要多久？

常規的飛控PCB打樣，2-6層板可實現24-72小時出貨，8層及以上的高層板，根據設計難度，3-5天可完成出貨；量產交付周期，根據訂單量與工藝難度，常規5-10天可完成交付，我們也可根據客戶的項目緊急需求，提供專屬的加急量產服務。

針對植保無人機的飛控板，有哪些PCB防護方案？

針對農業植保場景的高濕、農藥腐蝕、粉塵等痛點，我們提供全鏈條的防護方案：基材上優先選用耐防腐、耐潮濕的專用板材；PCB制造階段優化表面處理工藝，提升焊盤與線路的防腐能力；成品階段提供三防漆噴涂、納米防水涂層、灌封等配套防護工藝，全方位提升飛控PCB的環境適應能力與使用壽命。
