CPO（共封裝光學）技術將光引擎與交換芯片的距離縮短至毫米級，在降低30-50%功耗的同時，也給承載光電信號交互的PCB帶來了顛覆性設計挑戰。不同于傳統可插拔光模塊PCB，CPO光模塊PCB需同時承載高頻電信號傳輸、集中式熱源散熱與光電混合集成三大核心任務，其設計精度直接決定1.6T及以上速率光模塊的穩定性與量產可行性。以下從設計全流程出發，解析CPO光模塊PCB的核心要求與優化路徑。

一、基材選型：高頻低損與熱性能的雙重平衡

CPO光模塊的高頻特性（支持224G SerDes，頻率超50GHz）與功率密度（超10W/cm2），對PCB基材提出了“低損耗、高耐熱、強導熱”的三重要求，傳統FR-4基材已完全無法滿足需求，低損耗高頻基材成為標配。

介電性能是基材選型的核心指標。CPO光模塊PCB需優先選用介電常數（Dk）穩定在3.0-3.5之間的基材，且Dk值隨頻率、溫度的變化率需控制在5%以內，避免信號傳輸延遲抖動超過5ps。同時，損耗因子（Df）需低于0.004，才能將10GHz以上高頻場景下的插入損耗控制在0.3dB/in以下，確保信號完整性。目前主流選型包括Rogers RO4000/3000系列、Megtron6等，這類基材在1.6T CPO模塊中滲透率已超80%。

熱導率與耐熱性需適配CPO的集中熱源特性?；臒釋?dǎo)率需達到1.2W/(m·K)以上，相較于普通FR-4（0.3W/(m·K)）散熱效率提升3倍，可有效緩解光引擎與芯片集中散熱帶來的溫度壓力。此外，基材玻璃化轉變溫度（Tg）需高于200°C，確保在高溫回流焊（260℃以上）與長期工作（70℃以內）中不會發生變形，避免層間剝離風險。

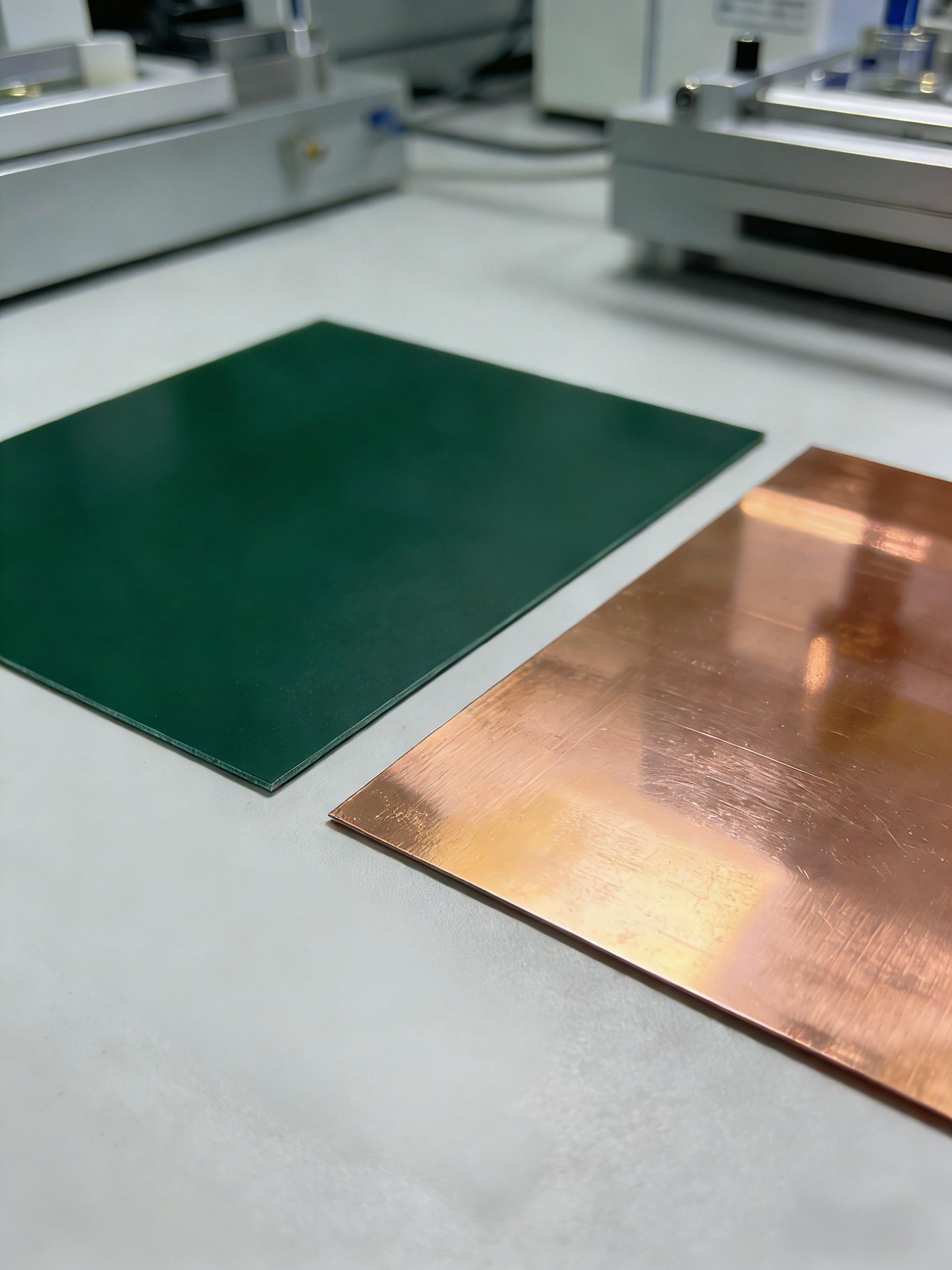

銅箔與輔料選型需協同增效。信號線路優先采用壓延銅箔（Ra≤0.3μm），減少趨膚效應帶來的損耗；散熱區域則選用1oz-3oz厚電解銅箔，通過大面積銅皮加速熱量傳導。阻焊劑需選用耐高溫、低吸水型（吸水率≤0.1%），如太陽油墨PSR-4000，高功率模塊還需搭配熱導率≥1.5W/(m·K)的導熱膠，進一步優化散熱路徑。

二、核心設計要點：信號、散熱與集成的協同優化

（一）高頻信號完整性設計：從阻抗到布局的全鏈路管控

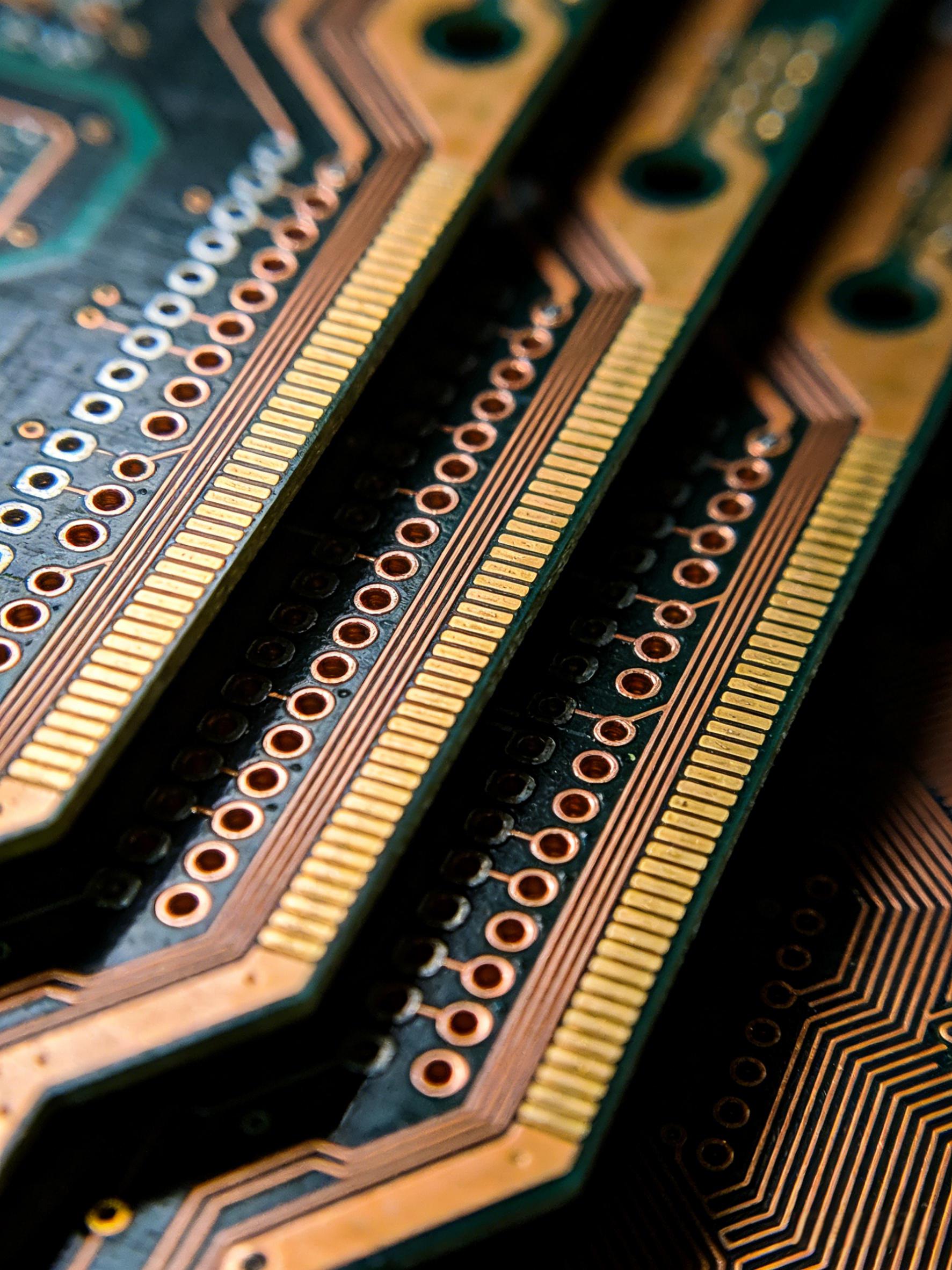

CPO模塊中電氣跡線縮短至毫米級，雖降低了部分損耗，但也對信號精度提出了更嚴苛要求。阻抗控制是核心前提，單端阻抗需穩定在50Ω±3%，差分阻抗控制在100Ω±5%，偏差過大會導致眼圖閉合，誤碼率升至10??以上。設計中需通過差分對布線實現，嚴格控制線路長度差在5mil以內，避免時延差引發同步問題。

過孔與層疊設計直接影響信號損耗。應盡量減少過孔數量，高頻信號線路優先布置在表層，跨層時采用盲埋孔（直徑<0.1mm）替代通孔，降低寄生電感與電容帶來的反射干擾。層疊結構需采用16-20層HDI設計，核心層選用低Dk基材，上下層搭配接地平面形成微帶線結構，減少信號輻射損耗，同時通過“電源層-地層”相鄰布局，利用電容效應降低電源阻抗。

電磁兼容性（EMC）設計不可忽視。高頻信號區域需設計金屬屏蔽罩（銅或鋁材質），與地平面可靠連接形成法拉第籠，隔絕外部干擾。高頻線路與電源線路、模擬信號線路的間距需大于3倍線寬，必要時布置隔離線，避免串?dāng)_影響；電源輸入端需添加共模電感、X電容等EMC濾波器，濾除高頻噪聲。

（二）熱管理設計：應對集中熱源的精準控溫方案

CPO模塊功率密度高，光引擎與芯片集中發熱易導致激光器壽命縮短40%，熱管理設計需實現熱阻<1.5°C/W的目標。散熱過孔陣列是核心方案，在芯片下方散熱區密集布置孔徑0.2mm-0.4mm的過孔，內壁鍍銅后與底層散熱銅皮連通，形成垂直散熱通道，可使熱阻下降32%以上。

銅皮與嵌入工藝可強化散熱能力。在芯片對應PCB區域設計大面積銅皮散熱區，通過直接接觸加速熱量傳導；高端1.6T CPO模塊可采用銅幣嵌入工藝，進一步提升局部熱導率，搭配定制散熱蓋與獨立散熱片，在45°C環境溫度下可將光引擎溫度控制在70°C以內。

布局優化輔助散熱。將發熱量大的光引擎、驅動芯片與敏感元器件分區布置，避免熱量集中；電源線路采用寬銅箔（為信號線路2-3倍），縮短供電路徑，減少線路發熱的同時提升散熱效率。

（三）集成化布局：適配CPO與硅光融合需求

CPO技術的核心是光電共封裝，PCB布局需預留光引擎與ASIC芯片的協同空間，支持雙面LGA接口設計——底部900μm間距LGA連接主板，頂部400μm間距LGA連接光引擎，通過彈性壓縮機構確保信號完整性。光引擎區域需預留光波導接口，適配硅光子技術，提升傳輸效率的同時降低對電信號的依賴。

兼容性設計需兼顧當前與未來需求。布局時需考慮光引擎的可拆卸性，便于后期維護；預留擴展空間，支持從8×800G向12.8Tbps容量升級。同時，需規避濕度環境下的CAF（導電陽極絲）現象，優化層間間距與材料搭配，降低測試失敗率。

三、仿真與測試：設計落地的可靠性保障

CPO光模塊PCB設計復雜度高，需通過仿真工具提前預判問題。信號完整性（SI）與電源完整性（PI）仿真需采用HyperLynx、IBIS-AMI聯合仿真模型，覆蓋ASIC SerDes、PCB、LGA插座及光引擎的全鏈路，模擬28GHz頻段下的通道損耗（控制在5-9dB），確保最壞情況誤碼率滿足以太網標準并預留余量。

制造過程中的測試需全面覆蓋關鍵指標。阻抗測試采用TDR（時域反射儀），批次抽測插入損耗≤0.4dB/in，阻抗偏差≤5%；熱性能測試依據IPC-9701標準，驗證熱循環下的穩定性；潔凈度測試需確保離子污染<1.0μg/cm2，避免影響長期可靠性。此外，還需進行端到端鏈路測試，通過PRBS31Q模式驗證誤碼率（控制在2E-10至2E-8之間），確保與第三方模塊的互操作性。

四、趨勢適配：面向1.6T+時代的設計升級方向

隨著AI算力集群推動光模塊向1.6T、3.2T速率迭代，CPO光模塊PCB設計需向超低損耗與一體化集成升級?；姆矫?，損耗因子（Df）將降至0.002以下，進一步降低高頻損耗；工藝上，微盲孔精度將提升至2/2mil線寬線距，良率控制成為核心競爭力。

可持續性與成本平衡成為重要考量。無鉛無鹵工藝將全面普及，符合最新環保標準；通過優化設計方案（如HDI+升級FR-4適配中端場景），可在保障性能的同時降低高頻基材帶來的成本壓力。未來，PCB將從單純載體轉向光電混合平臺，與熱管、屏蔽結構一體化設計，實現性能與集成度的雙重突破。

綜上，CPO光模塊PCB設計的核心在于平衡高頻信號傳輸、集中熱管理與光電集成需求，通過精準的材料選型、全鏈路設計優化與嚴格的仿真測試，可突破速率升級帶來的技術瓶頸。
