在高功率電子設備的研發與生產中，銅基板的表面處理工藝選型往往是決定產品可靠性的關鍵一環，卻也常成為工程師和采購的困擾點。尤其是沉金與噴錫兩種主流工藝，選對則能保障產品長期穩定運行，選錯不僅可能導致焊點失效、性能衰減，更會引發批量返修、成本超支等連鎖問題，這類案例在LED照明、汽車電子等領域?qū)乙?jiàn)不鮮。

作為高功率密度產品的核心導熱載體，銅基板廣泛應用于LED照明、汽車電子、電源模塊等關鍵領域，而沉金與噴錫工藝的差異，直接體現在焊接穩定性、環境適應性、使用壽命乃至成本控制上。多數從業者在項目初期都會陷入兩難：選沉金工藝擔心成本過高造成浪費，選噴錫工藝又顧慮無法適配復雜工況?；诖耍疚膶募夹g(shù)原理、性能差異、適用場景、實戰案例等維度深度解析，幫你理清選型邏輯，避開工藝選型的隱形陷阱。

一、行業痛點直擊：工藝選型錯誤的4大核心風險

在銅基板生產交付的實戰中，我們見過太多因工藝選型不當引發的問題，這些風險往往會直接導致項目延期、成本翻倍甚至批量報廢，主要集中在4個方面：

? 可靠性失效風險：在高溫、高濕或戶外環境下，噴錫工藝的錫層易氧化、產生錫須，導致焊點脫落、接觸電阻增大，像上述LED戶外燈具客戶的情況，就是典型的環境適應性不足引發的失效，這類問題在汽車電子的高溫場景中更致命。

? 精密貼裝偏差風險：噴錫工藝的表面平整度較差（粗糙度Ra≥0.5μm），厚度波動可達±25μm，對于BGA、QFP等精密封裝器件，容易出現貼裝偏移，導致焊接不良率上升，有數據顯示，采用噴錫工藝的精密銅基板貼裝不良率比沉金高15%以上。

? 高頻信號損耗風險：在5G通信、射頻天線等高頻場景中，噴錫層的高電阻率（11.5μΩ·cm）會導致信號衰減顯著，1GHz以上頻率的信號損耗比沉金工藝高30%，若選錯工藝會直接影響產品性能指標。

? 成本浪費風險：盲目追求高可靠性而選用沉金工藝，會使成本增加38%左右；反之，在高要求場景中選用噴錫工藝，后續的返修、返工成本可能是初期節省成本的5倍以上。

二、技術深度解析：沉金與噴錫工藝的核心差異

要做好選型，首先得搞懂兩種工藝的本質區別。沉金工藝（ENIG）和噴錫工藝（HASL）在技術原理、工藝流程和關鍵參數上差異顯著，這些差異直接決定了它們的性能表現和適用邊界。

（一）核心技術原理對比

沉金工藝：屬于化學沉積工藝，通過化學置換反應在銅箔表面先形成3-6μm的鎳層（作為阻擋層，防止銅擴散），再沉積0.05-0.1μm的金層，形成“鎳-金”雙層防護結構。金層具有極低的電阻率（2.44μΩ·cm）和極強的抗氧化性，鎳層則能提升整體機械強度和耐腐蝕性。

噴錫工藝：全稱熱風整平工藝，將完成線路制作的銅基板浸入260-275℃的無鉛錫合金（Sn-Ag-Cu）熔槽中，使銅箔表面覆蓋錫層，再通過高速熱風刀（風速60-80m/s）吹除多余錫料，形成1-40μm的均勻錫層。其核心優勢是錫層可直接參與焊接，可焊性?xún)?yōu)異且成本較低。

（二）關鍵工藝流程與控制點

1. 沉金工藝流程圖解與關鍵控制點

工藝流程：前處理（脫脂→微蝕→活化）→化學鍍鎳→化學浸金→后處理（清洗→干燥→檢測）

核心控制點（直接影響工藝穩定性，我們團隊有嚴格的SOP管控）：

? 鎳層厚度：控制在3-6μm，過薄無法有效阻擋銅擴散，過厚會增加成本且影響柔性；

? 金層厚度：常規0.05-0.1μm，高端場景（如航空電子）可提升至0.2-0.3μm，精度控制在±0.02μm，避免“黑墊”缺陷；

? 鍍液參數：鍍鎳溫度85-95℃、pH值4.5-5.5，浸金溫度70-80℃，需實時監測濃度變化，確保沉積均勻性。

2. 噴錫工藝流程圖解與關鍵控制點

工藝流程：前處理（脫脂→酸洗→助焊）→熱風整平（浸錫→熱風刮錫）→后處理（清洗→干燥→檢測）

核心控制點（我們通過AI視覺檢測系統實時監控）：

? 溫度控制：錫槽溫度260-275℃，溫度過高易導致基材變形、焊料氧化，過低則錫層浸潤不良；

? 時間控制：浸錫時間3-5秒，過長會導致銅錫合金層過厚，降低焊接強度；

? 熱風參數：風速60-80m/s，風壓均勻性±5%，確保錫層平整度，減少錫珠、橋連缺陷。

（三）核心性能指標量化對比

通過實測數據和行業標準，我們整理了兩種工藝的關鍵性能指標對比，幫你直觀判斷差異：

三、實戰案例：兩種工藝的選型落地效果驗證

理論之外，實戰案例更能說明問題。以下是我們服務過的兩個典型客戶案例，通過量化數據展現工藝選型的核心價值：

案例1：汽車電子OBC模塊——沉金工藝解決高溫可靠性問題

客戶需求：某新能源汽車零部件廠商，需要為車載OBC（車載充電機）模塊定制銅基板，工作環境溫度-40℃-125℃，要求連續工作5000小時無故障，焊接拉力衰減≤10%。

初始方案：客戶初期考慮成本選用噴錫工藝，樣品測試時發現，經過100次高低溫循環后，焊點剪切力從10N降至6.2N，衰減38%，不符合可靠性要求。

我們的解決方案：結合汽車電子的嚴苛環境要求，推薦沉金工藝，優化鎳層厚度至5μm（增強阻擋層效果），金層厚度0.1μm，同時通過60分鐘工程響應，快速提供阻抗補償設計方案。

落地效果：最終產品經過5000小時高溫老化測試，焊點剪切力衰減僅8%，符合客戶要求；批量生產后，不良率控制在0.3%以下，客戶項目順利通過車規認證（IATF 16949）。通過我們的30分鐘快速報價服務，客戶快速完成成本核算，項目周期縮短了15天。

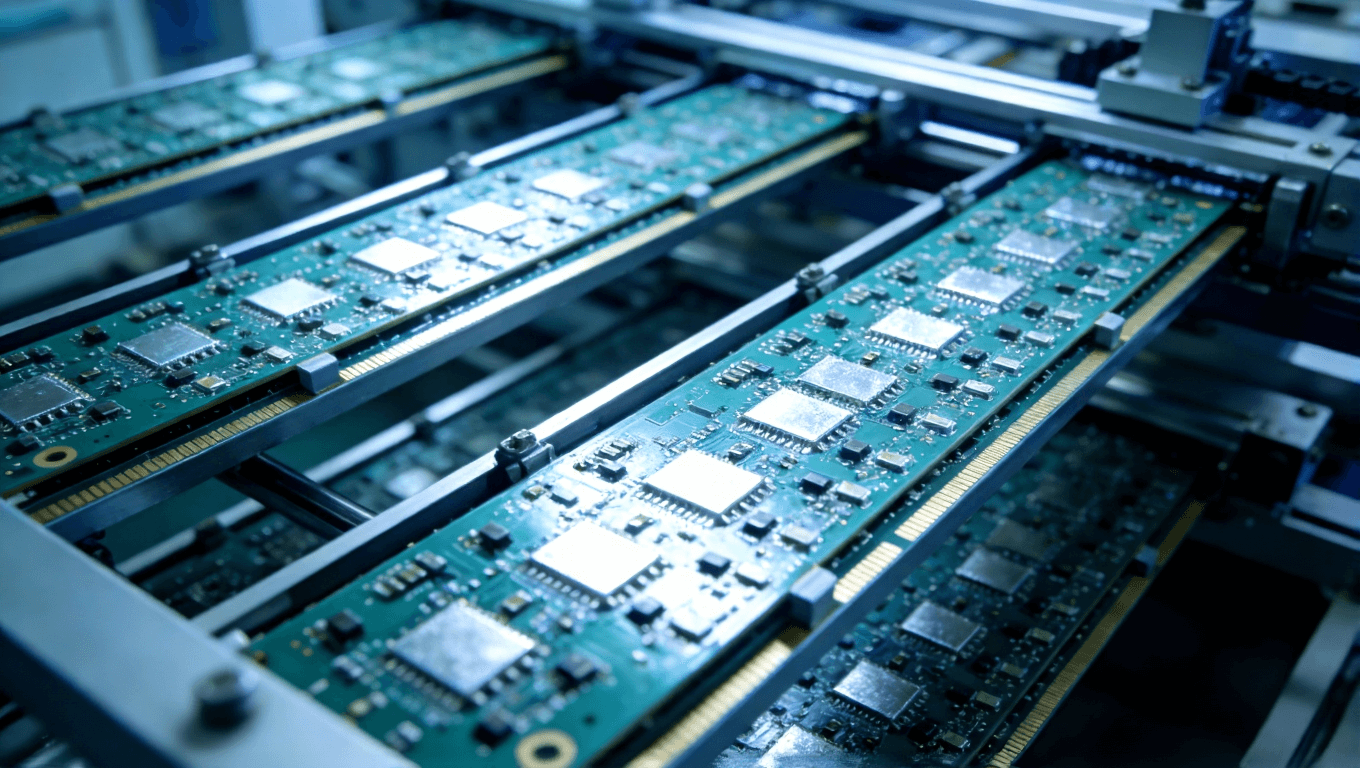

案例2：家用LED驅動電源——噴錫工藝實現成本與性能平衡

客戶需求：某照明廠商，生產家用LED驅動電源銅基板，工作環境溫度-20℃-60℃，批量大（月產10萬片），成本敏感，要求可焊性良好，返修率≤1%。

我們的解決方案：評估客戶場景后，推薦無鉛噴錫工藝，通過優化焊料成分（Sn-Ag-Cu+Ni添加劑）和熱風參數，將錫層平整度提升至Ra≤0.4μm，錫須發生率降至0.1%以下。同時提供24小時技術支持，解答客戶在SMT貼裝過程中的工藝疑問。

落地效果：產品成本較沉金工藝降低38%，批量生產后返修率0.8%，符合客戶要求；通過30分鐘快速報價，客戶快速完成批量采購核算，配合我們的高效交付，客戶訂單交付周期縮短了7天。

四、PCB項目最常見的8個疑問解答

結合我們24小時技術支持的實戰經驗，整理了客戶在銅基板沉金與噴錫工藝選型中最常問的8個問題，幫你快速消除疑慮：

? Q1：高頻場景（如5G基站）必須用沉金工藝嗎？
A：是的。噴錫層的高電阻率會導致1GHz以上信號衰減顯著，而沉金工藝的低電阻率（2.44μΩ·cm）可使10GHz高頻場景損耗＜0.2dB/cm，且表面平整度高，不會影響信號反射，是高頻場景的唯一選擇。若有高頻項目疑問，可隨時通過sales@ipcb.cn聯系我們，享受24小時技術支持。

? Q2：沉金工藝的成本比噴錫高多少？什么時候值得額外投入？
A：沉金工藝成本比噴錫高38%左右（相同規格下）。當你的項目存在以下情況時值得投入：1. 工作環境嚴苛（高溫、高濕、戶外）；2. 采用精密封裝器件（BGA、QFP）；3. 要求長期存儲（＞12個月）；4. 高頻、高可靠性需求（如醫療、航空）。需要精準成本測算，可發送Gerber文件至sales@ipcb.cn，30分鐘內獲取報價。

? Q3：噴錫工藝的銅基板能用于汽車電子嗎？
A：部分場景可以。若用于駕駛艙內、溫度≤85℃的非核心部件，可選用優化后的噴錫工藝（如高韌性錫合金）；若用于發動機艙、OBC等高溫核心部件，建議選用沉金工藝，避免高溫導致的可靠性失效。具體選型可聯系我們，60分鐘內工程師給出專業建議。

? Q4：沉金工藝的金層越厚越好嗎？
A：不是。常規場景金層0.05-0.1μm即可滿足需求，金層過厚會增加成本，還可能導致信號反射。只有航空、航天等極端場景，才需要提升至0.2-0.3μm，具體厚度可通過我們的技術支持團隊評估確定。

? Q5：噴錫工藝容易產生錫須，怎么解決？
A：我們通過“低溫驟冷”工藝和優化焊料成分，可將錫須發生率降至0.1%以下。同時建議客戶在存儲時采用真空包裝，避免潮濕環境加速錫須生長。若遇到錫須相關問題，可隨時聯系我們的24小時技術支持團隊。

? Q6：兩種工藝的銅基板存儲條件有要求嗎？
A：有。沉金工藝：真空包裝，存儲溫度10℃-30℃，濕度＜60%，可存儲12-18個月；噴錫工藝：真空包裝，存儲溫度10℃-30℃，濕度＜60%，建議12個月內完成焊接。若有特殊存儲需求，可咨詢我們的工程師。

? Q7：批量生產時，兩種工藝的交付周期有差異嗎？
A：差異不大，常規批量（1萬片以?xún)?nèi)）均為7-10天。我們的優勢在于，通過30分鐘快速報價確定訂單后，可快速啟動生產排程，若有緊急訂單，可通過sales@ipcb.cn溝通加急方案。

? Q8：如何判斷自己的項目該選哪種工藝？
A：核心看3點：1. 環境要求（溫度、濕度、是否戶外）；2. 性能要求（頻率、可靠性、貼裝精度）；3. 成本預算。若仍無法判斷，可發送項目需求（環境參數、性能指標、批量）至sales@ipcb.cn，60分鐘內工程師給出精準選型建議。

五、選型指南：3步快速確定適合你的工藝

結合前面的技術解析和案例，我們總結了3步選型法，幫你快速鎖定合適的工藝，避免踩坑：

1. 第一步：明確環境與性能邊界
先梳理項目的核心要求：工作溫度是否超過85℃？是否在戶外、高濕環境使用？是否涉及高頻信號（＞1GHz）？是否采用BGA等精密封裝？若有任意一個“是”，優先考慮沉金工藝；若均為“否”，可考慮噴錫工藝。

2. 第二步：平衡成本與可靠性
批量大、成本敏感且環境溫和的場景（如家用電子、普通電源），噴錫工藝是性?xún)r(jià)比之選；小批量、高可靠性要求（如醫療設備、汽車核心部件），沉金工藝更能避免后續返修成本。

3. 第三步：咨詢專業工程師驗證
復雜場景（如多環境適配、高頻+高溫）建議咨詢專業團隊。我們的工程師60分鐘內可響應你的工程疑問，結合你的Gerber文件和項目需求，給出精準的工藝選型方案和優化建議，可通過sales@ipcb.cn聯系。

六、結尾：選擇專業伙伴，讓工藝選型更省心、項目推進更高效

銅基板沉金與噴錫工藝的選型，核心是“場景匹配+成本平衡”，選對了能讓項目可靠性提升、成本優化，選錯了則會埋下諸多隱患。而專業的合作伙伴，能幫你快速避開這些坑，讓項目推進更順暢。

我們團隊深耕PCB行業多年，憑借對兩種工藝的深度掌握和豐富的實戰經驗，能為你提供全流程支持：通過30分鐘快速報價，讓你快速掌握成本；60分鐘工程響應，及時解答你的選型和設計疑問；24小時技術支持，覆蓋項目全周期的技術難題。無論是汽車電子的嚴苛要求，還是LED照明的成本需求，我們都能給出精準的工藝方案。

現在就行動起來：發送你的項目需求（環境參數、性能指標、批量）或Gerber文件至官方詢盤郵箱sales@ipcb.cn，體驗30分鐘快速報價服務；若有任何技術疑問，也可通過該郵箱聯系，我們的工程師將在60分鐘內為你響應。選擇我們，讓你的銅基板項目更可靠、更高效、更省錢！
