在印制電路板（PCB）的制造流程中，銅面粗化處理是銜接基材與后續鍍層、阻焊層的關鍵工序，其質量直接決定了 PCB 的電氣性能、機械可靠性與使用壽命。隨著電子設備向高密度、輕薄化、高頻率方向發展，PCB 的線寬間距不斷縮小，對銅面粗糙度的精度要求從傳統的 “宏觀粗糙” 轉向 “微觀可控”—— 既需保證鍍層與銅面的結合力，又要避免過度粗化導致的信號傳輸損耗或線寬偏差。
從行業數據來看，2025 年全球 PCB 市場規模突破 800 億美元，其中消費電子、汽車電子、工業控制領域分別占據 35%、28%、18% 的份額。這些領域的 PCB 產品，無論是柔性 PCB（FPC）的彎折可靠性需求，還是汽車 PCB 的高溫耐老化要求，都依賴銅面粗化工藝的技術升級。例如，新能源汽車的車載 PCB 需在 - 40℃~125℃的溫度循環中保持鍍層不脫落，而銅面粗化形成的 “錨定結構” 正是實現這一需求的核心保障。
銅面粗化并非簡單的 “打磨粗糙”，而是通過化學或物理手段改變銅面微觀形貌，最終實現兩個核心目標：
1. 增加銅面比表面積：未經處理的銅面為光滑鏡面，比表面積較小，鍍層（如鎳、金、錫）或阻焊油墨難以形成有效附著。粗化后銅面形成的微小凹坑與凸起，可使比表面積提升 3~5 倍，為后續涂層提供 “物理錨點”。
2. 提升界面結合力：除物理錨定外，粗化過程中銅面會形成氧化亞銅（Cu?O）或氧化銅（CuO）的過渡層，該過渡層能與鍍層金屬或油墨中的樹脂發生化學反應，形成化學鍵結合，使結合力從傳統的 5N/cm 提升至 15N/cm 以上，滿足高頻振動、冷熱沖擊等嚴苛場景需求。
以主流的化學粗化為例，其過程可分為三個階段，且每個階段的反應速率需嚴格控制：
1. 表面活化階段：將 PCB 銅面浸入酸性預處理液（如稀硫酸），去除銅面自然氧化層（CuO），露出新鮮的銅基材（Cu），為后續蝕刻反應做準備。此階段需控制 pH 值在 1.0~1.5，處理時間 10~20 秒，避免過度活化導致銅面腐蝕。
2. 選擇性蝕刻階段：將活化后的 PCB 放入粗化液（如酸性氯化銅溶液），銅基材與蝕刻液發生氧化還原反應：Cu + CuCl? = 2CuCl。反應過程中，銅面的晶界處（原子排列相對疏松）蝕刻速率高于晶粒內部，逐漸形成 “蜂窩狀” 或 “柱狀” 的微觀形貌。此時需通過控制蝕刻液濃度（Cu2+ 濃度 15~25g/L）、溫度（25~35℃）調節蝕刻速率，確保粗化深度在 0.5~2μm 之間（不同 PCB 類型需求不同）。
3. 鈍化穩定階段：粗化后的銅面微觀結構較為活潑，易再次氧化。需將其浸入鈍化液（如鉻酸鹽溶液），在銅面形成一層厚度 50~100nm 的鈍化膜，既能保護粗化形貌不被破壞，又能增強與后續涂層的兼容性。
目前行業內應用最廣泛的粗化工藝分為三大類，各類工藝的適用場景、操作難度與成本差異顯著，企業需根據 PCB 產品類型選擇適配方案。
酸性粗化是目前消費電子 PCB（如手機主板、平板電腦 PCB）中使用最普遍的工藝，占比超過 60%。其核心特點是蝕刻速率快、粗化形貌均勻，且對設備要求較低。
? 工藝特點：采用酸性蝕刻液（主要成分包括氯化銅、鹽酸、添加劑），蝕刻過程中銅面形成均勻的 “蜂窩狀” 凹坑，粗糙度（Ra）可控制在 0.2~0.8μm，適合線寬間距≥0.1mm 的常規 PCB。
? 操作要點：需實時監測蝕刻液中的 Cu2+ 濃度與 Cl?濃度，當 Cu2+ 濃度超過 25g/L 時需更換溶液，避免蝕刻速率下降；同時控制攪拌速率為 100~150r/min，確保蝕刻均勻性，防止局部過粗化。
? 適用場景：常規剛性 PCB、單 / 雙層 PCB、消費電子 PCB，不適合柔性 PCB（易導致基材變形）或高密度 PCB（線寬＜0.1mm 時易出現線寬偏差）。
堿性粗化以其 “低腐蝕、高兼容性” 的特點，在柔性 PCB（FPC）與高密度 PCB 領域應用廣泛，占比約 25%。其核心優勢是蝕刻過程中不會損傷 PCB 基材（如 PI 基材），且粗化形貌更細膩。

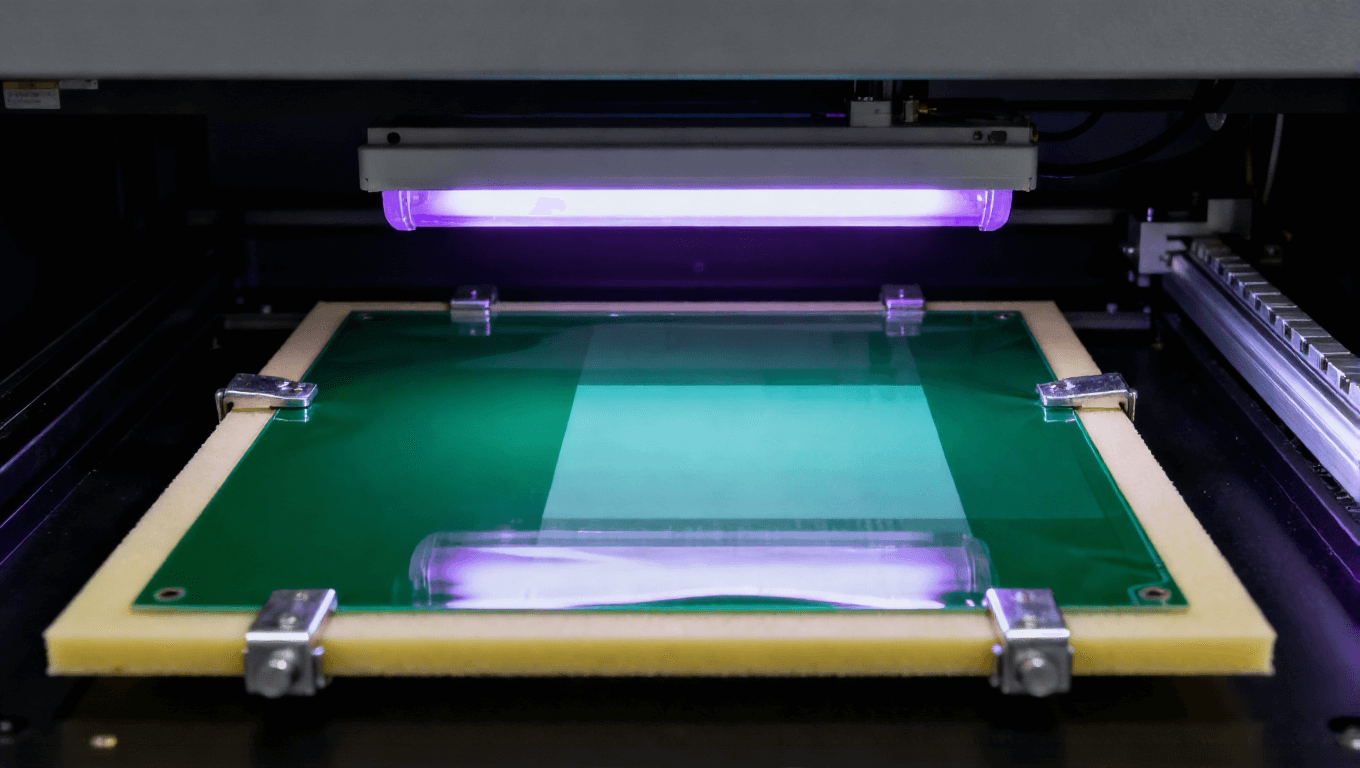

? 工藝特點：使用堿性蝕刻液（主要成分包括氫氧化鈉、過硫酸鈉、絡合劑），蝕刻反應溫和，銅面形成 “針狀” 微觀凸起，粗糙度（Ra）可控制在 0.1~0.5μm，對基材的侵蝕率低于 0.01mm/h。
? 操作要點：需嚴格控制溫度在 40~50℃，溫度過低會導致蝕刻速率不足（＜0.5μm/min），溫度過高則會使蝕刻液分解；此外，絡合劑（如 EDTA）的添加量需保持在 5~8g/L，防止銅離子沉淀影響蝕刻效果。
? 適用場景：柔性 PCB（FPC）、高密度互聯 PCB（HDI）、高頻 PCB（如 5G 基站 PCB），尤其適合基材為 PI（聚酰亞胺）或 PTFE（聚四氟乙烯）的特殊 PCB。
微蝕刻粗化是近年來針對先進 PCB（如 IC 載板、Mini LED PCB）開發的新型工藝，占比約 15%，其核心優勢是粗化精度極高，可實現 “納米級” 形貌控制。
? 工藝特點：采用微蝕刻液（主要成分包括過硫酸銨、硫酸、納米級添加劑），蝕刻深度僅為 0.1~0.3μm，銅面形成 “納米級凹坑”，粗糙度（Ra）可控制在 0.05~0.2μm，且不會影響 PCB 的線寬精度（偏差≤0.01mm）。

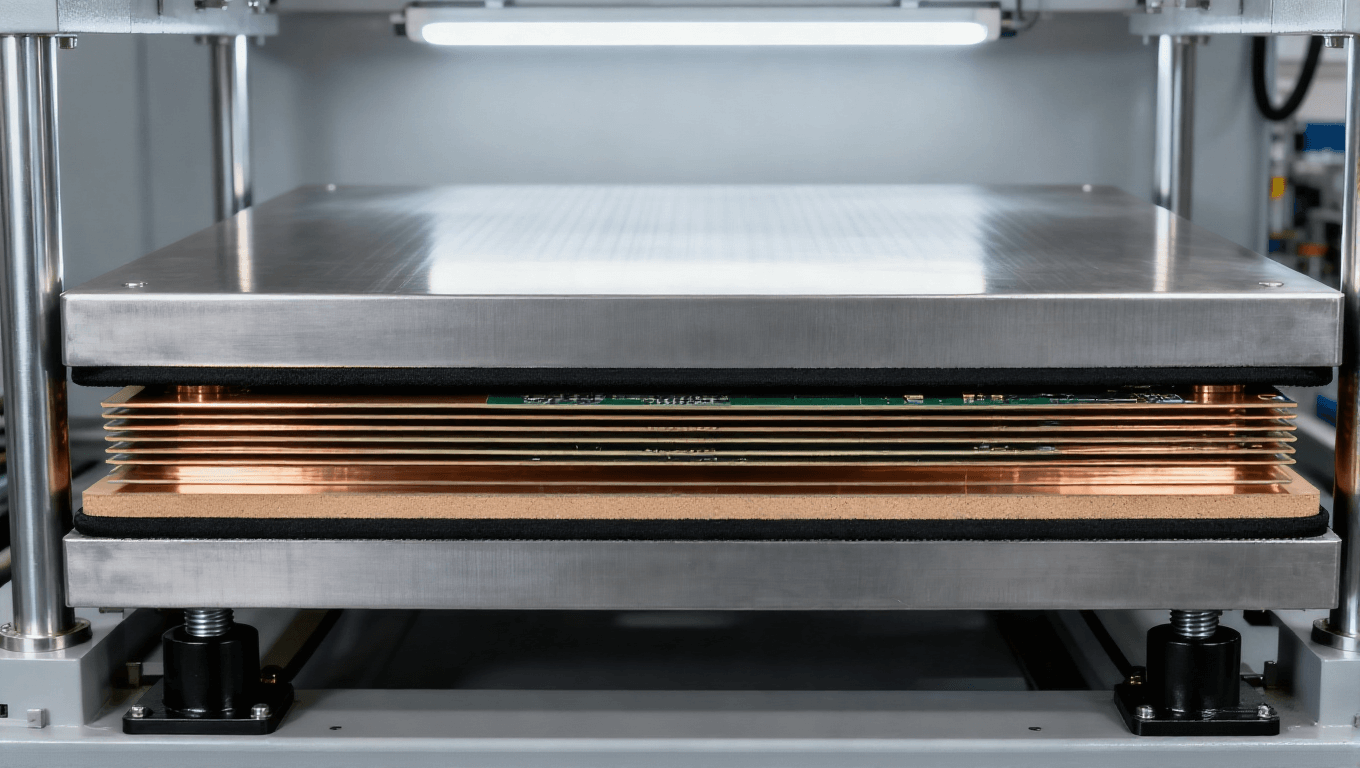

? 操作要點：需在潔凈度 Class 1000 的無塵環境中操作，避免雜質影響微蝕刻形貌；同時采用噴淋式蝕刻（噴淋壓力 0.2~0.3MPa），確保蝕刻液與銅面均勻接觸，防止局部微蝕刻不足。
? 適用場景：IC 載板（線寬間距＜0.05mm）、Mini/Micro LED PCB、半導體封裝用 PCB，是高端 PCB 制造的核心工藝之一。
粗化工藝的參數控制是決定質量的關鍵，任何一個參數偏差都可能導致 “粗化不足”“過粗化” 或 “表面缺陷” 等問題。以下為四大核心參數的控制標準與影響分析：
蝕刻液濃度直接影響蝕刻速率與粗化形貌，不同工藝的濃度控制范圍差異顯著：
? 酸性粗化：Cu2+ 濃度 15~25g/L，Cl?濃度 80~120g/L。若 Cu2+ 濃度低于 15g/L，蝕刻速率會從 1.5μm/min 降至 0.8μm/min 以下，導致粗化深度不足；若 Cl?濃度過高（＞120g/L），會加速銅面的過度蝕刻，形成 “尖刺狀” 凸起，影響后續鍍層平整度。
? 堿性粗化：NaOH 濃度 30~50g/L，過硫酸鈉濃度 20~30g/L。NaOH 濃度過低（＜30g/L）會導致蝕刻液 pH 值下降，出現銅離子沉淀；過硫酸鈉濃度過高（＞30g/L）會使蝕刻速率過快（＞2μm/min），易破壞基材。
? 微蝕刻粗化：過硫酸銨濃度 10~15g/L，硫酸濃度 5~10g/L。濃度偏差需控制在 ±1g/L 以內，否則會導致納米級形貌不均勻，影響 IC 載板的鍵合可靠性。
溫度通過影響化學反應速率，間接控制粗化效率與質量：
? 酸性粗化：最佳溫度 25~35℃，溫度每升高 10℃，蝕刻速率提升約 30%。若溫度超過 40℃，蝕刻液中的 CuCl?易分解為 CuCl 沉淀，附著在銅面形成 “白斑” 缺陷；若溫度低于 20℃，蝕刻速率不足，需延長處理時間，可能導致基材浸泡過度。
? 堿性粗化：最佳溫度 40~50℃，此溫度區間內蝕刻反應最穩定，基材侵蝕率最低。溫度低于 35℃時，過硫酸鈉分解緩慢，蝕刻速率＜0.5μm/min；溫度高于 55℃時，PI 基材會出現輕微變形（伸長率＞0.5%），影響 PCB 尺寸精度。
? 微蝕刻粗化：最佳溫度 20~25℃，需采用恒溫控制系統（精度 ±0.5℃），溫度波動超過 ±1℃就會導致納米凹坑深度偏差＞0.05μm，影響 IC 載板與芯片的貼合度。
處理時間需與蝕刻速率匹配，確保粗化深度符合要求：
? 酸性粗化：處理時間 60~120 秒，根據目標粗化深度（0.5~2μm）調整。時間過短（＜60 秒）會導致粗化不足，鍍層結合力＜10N/cm；時間過長（＞150 秒）會使銅面過度粗化，粗糙度 Ra＞1.0μm，影響高頻信號傳輸（信號損耗增加 5%~10%）。
? 堿性粗化：處理時間 90~180 秒，因蝕刻速率較慢，需適當延長時間。時間控制偏差需≤10 秒，否則會導致柔性 PCB 的彎折可靠性下降（彎折 1000 次后鍍層脫落率＞5%）。
? 微蝕刻粗化：處理時間 30~60 秒，需采用高精度計時器（精度 ±1 秒），時間偏差＞5 秒就會導致粗化深度偏差＞0.05μm，無法滿足 IC 載板的封裝要求。
攪拌或噴淋的目的是確保蝕刻液均勻接觸銅面，避免局部濃度差異：
? 酸性粗化：采用攪拌式處理，攪拌速率 100~150r/min。速率過低（＜100r/min）會導致蝕刻液局部濃度不均，出現 “條紋狀” 粗化缺陷；速率過高（＞200r/min）會使蝕刻液飛濺，造成 PCB 邊緣過度粗化。
? 堿性粗化：采用浸泡 + 輕微攪拌（50~80r/min），避免攪拌過強導致柔性基材變形。
? 微蝕刻粗化：采用噴淋式處理，噴淋壓力 0.2~0.3MPa，噴淋角度 45°，確保每個區域的蝕刻液流量均勻（偏差≤5%），防止 IC 載板的微小線寬出現蝕刻不均。
粗化后的質量檢測需覆蓋 “形貌、結合力、均勻性” 三大維度，不同指標的檢測方法與標準如下：
1. 表面粗糙度（Ra）：采用原子力顯微鏡（AFM）或表面輪廓儀檢測，檢測點需覆蓋 PCB 的中心、邊緣、角落（至少 5 個點），確保均勻性。常規 PCB 要求 Ra 0.2~0.8μm，高密度 PCB 要求 Ra 0.05~0.5μm，IC 載板要求 Ra 0.05~0.2μm。
2. 鍍層結合力：采用劃格法（GB/T 9286-1998）或剝離法檢測。劃格法需用 1mm 間距的劃刀在銅面劃格，然后用 3M 膠帶粘貼后剝離，要求無鍍層脫落；剝離法需測量鍍層與銅面的剝離強度，常規 PCB 要求≥10N/cm，汽車 PCB 要求≥15N/cm。
3. 蝕刻均勻性：采用光學顯微鏡（放大倍數 500~1000 倍）觀察銅面微觀形貌，要求凹坑 / 凸起的尺寸偏差≤20%；同時測量不同區域的粗化深度，偏差需≤0.2μm（常規 PCB）或≤0.05μm（高密度 PCB）。
在實際生產中，粗化工藝易出現三大問題，需針對性解決：
1. 粗化不足：表現為鍍層結合力低（＜8N/cm）、表面光滑無明顯微觀形貌。
? 原因：蝕刻液濃度過低、處理溫度不足、處理時間過短。
? 解決措施：檢測蝕刻液濃度，補充相應成分至標準范圍；升高溫度至最佳區間；延長處理時間（每次增加 10~20 秒，直至結合力達標）。
1. 過粗化：表現為銅面粗糙度 Ra＞1.0μm、線寬偏差＞0.02mm，高頻 PCB 信號損耗增加。
? 原因：蝕刻液濃度過高、處理溫度過高、處理時間過長。
? 解決措施：更換部分蝕刻液，降低濃度至標準范圍；降低溫度至最佳區間；縮短處理時間（每次減少 10 秒，同時檢測粗糙度）。
1. 表面缺陷（白斑、條紋）：表現為銅面出現白色斑點或條紋狀不均，影響鍍層平整度。
? 原因：蝕刻液中出現銅離子沉淀（酸性粗化）、攪拌不均勻（堿性粗化）、環境雜質污染（微蝕刻粗化）。
? 解決措施：酸性粗化需過濾蝕刻液，去除 CuCl 沉淀；堿性粗化需調整攪拌速率，確保均勻；微蝕刻粗化需檢查無塵環境，更換污染的蝕刻液。
隨著 PCB 應用場景的細分，不同領域?qū)︺~面粗化工藝的需求呈現顯著差異：
? 消費電子 PCB：以手機、平板電腦為主，需兼顧成本與可靠性，多采用酸性粗化工藝，粗糙度控制在 0.2~0.5μm，結合力≥10N/cm，滿足日常使用中的振動與溫度變化（-20℃~60℃）。
? 汽車電子 PCB：分為車載娛樂 PCB 與動力系統 PCB。車載娛樂 PCB 可采用堿性粗化，粗糙度 0.3~0.8μm；動力系統 PCB（如電池管理系統 BMS）需耐受 - 40℃~125℃的溫度循環，需采用微蝕刻粗化，結合力≥15N/cm，且粗化形貌需穩定（高低溫循環 1000 次后無鍍層脫落）。
? 工業控制 PCB：多為剛性 PCB，需耐受粉塵、濕度變化，采用酸性粗化工藝，粗糙度 0.5~0.8μm，同時需增加鈍化層厚度（100~150nm），提升耐腐蝕性。
? 高端 PCB（IC 載板、Mini LED）：IC 載板需線寬間距＜0.05mm，必須采用微蝕刻粗化，粗糙度 0.05~0.2μm，且需通過 SEM（掃描電子顯微鏡）檢測納米級形貌；Mini LED PCB 需承載高密度 LED 芯片，粗化后銅面需平整（平整度偏差≤0.1μm），避免芯片貼合不良。
隨著 PCB 向 “更高密度、更環保、更智能” 方向發展，銅面粗化工藝將呈現三大趨勢：
1. 綠色工藝升級：傳統酸性粗化液含大量氯化物，廢水處理成本高（每噸廢水處理成本約 50 元）。未來將推廣 “低氯 / 無氯蝕刻液”，如采用硫酸 - 雙氧水體系的蝕刻液，廢水 COD（化學需氧量）降低 40%，處理成本下降 30%，目前已在部分歐洲 PCB 企業試點應用。
2. 智能化控制：引入 AI 視覺檢測與實時參數調控系統，通過攝像頭實時拍攝銅面微觀形貌，AI 算法分析粗糙度與均勻性，自動調整蝕刻液濃度、溫度、處理時間，使粗化合格率從目前的 95% 提升至 99% 以上。目前華為、中興等企業的 PCB 供應鏈已開始部署該系統。
3. 適配先進 PCB 技術：針對 IC 載板的 “超細線寬”（＜0.03mm）與柔性 PCB 的 “動態彎折”（彎折次數＞10 萬次）需求，將開發 “納米級精準蝕刻” 與 “柔性適配粗化” 技術。前者通過控制蝕刻液的納米級添加劑，實現 0.02~0.05μm 的粗化深度；后者通過調整蝕刻形貌為 “柔性凸起”，減少彎折時的應力集中，提升柔性 PCB 的使用壽命。
PCB 銅面粗化處理工藝是 PCB 制造中 “承上啟下” 的關鍵環節，其原理圍繞 “微觀形貌控制” 與 “界面結合力提升” 展開，不同工藝類型（酸性、堿性、微蝕刻）需根據 PCB 產品的應用場景適配選擇。在實際生產中，需嚴格控制蝕刻液濃度、溫度、處理時間、攪拌 / 噴淋參數，通過科學的質量檢測（粗糙度、結合力、均勻性）避免常見問題，確保 PCB 的可靠性。
