在 5G 毫米波通信、雷達系統和高端服務器等高頻領域，聚四氟乙烯（PTFE）憑借介電常數低至 2.0-2.5、介電損耗小于 0.001 的卓越性能，成為 PCB 基材的 “黃金選擇”。然而，這種被稱為 “塑料王” 的高性能材料，卻因表面能極低（僅 18-20 dynes/cm）、熱膨脹系數高（200ppm/℃以上）和機械強度低等特性，給加工制造帶來諸多挑戰。本文將系統拆解 PTFE PCB 的四大核心加工難點，結合實際案例提供可落地的工藝解決方案，為高頻 PCB 生產提供技術參考。
PTFE 基材的鉆孔質量直接影響后續鍍銅可靠性，但材料本身的柔軟性（斷裂伸長率 200%-400%）和低導熱性，使其成為 PCB 加工中 “最難馴服” 的環節之一。傳統機械鉆孔常出現孔壁撕裂、樹脂殘留和毛刺等缺陷，某批次純 PTFE 板未優化工藝時，鉆孔良率僅 68%，嚴重制約量產效率。
PTFE 在鉆孔過程中會因刀具摩擦產生塑性流動而非脆性斷裂，導致：
? 孔壁粗糙：傳統高速鋼鉆頭切削時，材料無法及時斷裂，形成 0.5-1μm 的拉絲狀毛邊，影響鍍銅層附著；
? 熱量積累：PTFE 導熱系數僅 0.25W/(m?K)，約為 FR4 的 1/5，鉆孔產生的熱量無法快速擴散，導致局部溫度超過 260℃，引發材料軟化粘連；
? 排屑困難：軟質材料易纏繞鉆頭，造成孔徑偏差（最大可達 ±0.03mm），尤其在 0.2mm 以下微孔加工中更為明顯。
某軍工雷達 PCB 項目通過 “刀具設計 - 參數優化 - 輔助支撐” 三位一體方案，將鉆孔良率從 68% 提升至 99.2%：
? 專用刀具選型：采用金剛石涂層鉆頭（硬度 HV3000 以上），刀刃角度優化為 130°（傳統 FR4 鉆頭為 118°），減少切削阻力；鉆頭表面實施超潤滑涂層處理，摩擦系數降低 60% 以上，有效防止材料粘連；
? 參數精準控制：將主軸轉速降至 30-50m/min，進給率控制在 3m/min 以內，每鉆 500 孔更換一次鉆頭，避免因刀具磨損導致的孔壁質量下降。對比測試顯示，優化參數后孔壁粗糙度從 Ra1.2μm 降至 Ra0.4μm；
? 輔助支撐系統：采用 0.15mm 鋁質蓋板 + 剛性支撐板的 “三明治” 結構，鉆孔時通過真空吸附將基材平整度控制在 0.1mm/m 以內，減少因材料翹曲導致的孔徑偏差。某案例中，該方案使 0.2mm 微孔的孔徑精度從 ±0.03mm 提升至 ±0.01mm；
? 激光鉆孔補充：對于直徑≤0.1mm 的微孔，采用 UV 激光鉆孔技術，通過 1064nm 波長的脈沖激光實現 “冷切削”，避免機械鉆孔的塑性變形。某 5G 基站 PCB 的毫米波天線孔加工中，激光方案使孔壁垂直度提升至 95% 以上。
PTFE 表面的化學惰性使其與銅箔的結合成為加工最大痛點。未經處理的 PTFE 表面與銅的剝離強度通常低于 0.5N/mm，遠低于行業 1.5N/mm 的標準要求。解決這一難題需要從表面活化機理出發，選擇適配的處理工藝。
PTFE 分子鏈由穩定的 C-F 鍵構成，表面缺乏極性基團，導致：
? 潤濕性極差：水接觸角高達 110° 以上，無法形成有效化學鍵；
? 鍍層易脫落：傳統沉銅工藝在 PTFE 表面難以形成連續的金屬層，鍍銅后經熱沖擊測試（260℃×10 秒）易出現鼓泡現象；
? 處理時效性短：即使表面活化后，極性基團會在空氣中逐漸復原，需在 48 小時內完成鍍銅工序。
工業實踐中形成了多種表面處理技術路線，需根據產品需求選擇：
? 鈉萘溶液蝕刻：將 PTFE 基材浸入 10%-15% 的鈉萘四氫呋喃溶液 1-5 分鐘，通過化學反應去除表面氟原子，形成含羥基（-OH）、羰基（-C=O）的碳化層，使表面能提升至 70 dynes/cm 以上。某醫療高頻 PCB 采用該工藝后，銅箔剝離強度達到 1.8N/mm，但需嚴格控制蝕刻時間 —— 超過 8 分鐘會導致基材脆化；
? 等離子體活化：在真空環境下通入 H?/N?混合氣體，通過射頻能量產生的等離子體斷裂表面 C-F 鍵，引入極性基團。該工藝環保且適合復雜形狀處理，但效果時效性短（2-4 周），需配合后續快速鍍銅。某航天項目采用 “等離子 + 物理氣相沉積” 復合工藝，先通過等離子處理增加表面粗糙度，再蒸鍍鎳過渡層，使剝離強度穩定在 2.0N/mm 以上；
? 機械 - 化學聯合處理：對含玻璃纖維增強的 PTFE 基材，先通過噴砂形成微觀凹坑（粗糙度 Ra0.8-1.2μm），再用弱堿性溶液去除表面雜質。某車載雷達 PCB 采用此方案后，鍍層熱循環可靠性（-55℃~125℃）從 500 次提升至 1500 次。
PTFE 的高熱膨脹系數（CTE）與銅箔（17ppm/℃）的巨大差異，在多層板層壓過程中易產生內應力，導致分層、翹曲等缺陷。某 4 層 PTFE PCB 未優化層壓工藝時，板件翹曲度達 1.5%，遠超客戶 0.5% 的要求。
層壓過程中，PTFE 基材在 150℃以上會發生顯著膨脹，而銅箔膨脹量極小，這種差異導致：
? 層間分離：在 200℃層壓溫度下，100mm×100mm 的 PTFE 板與銅箔的尺寸差可達 0.2mm，超過粘結強度極限；
? 板件翹曲：冷卻階段的非均勻收縮使板件產生弓形變形，影響后續元件貼裝精度；
? 介質性能下降：過度應力會破壞 PTFE 的分子鏈結構，導致介電常數波動超過 ±0.1。
某 5G 基站 PCB 通過綜合方案將層壓良率從 72% 提升至 96%：
? 復合基材設計：采用 30% 陶瓷填料（如 Al?O?）改性的 PTFE，將 CTE 降至 80ppm/℃以下，同時保持介電常數≤2.65；
? 分步預熱曲線：層壓前實施三段式預熱（90℃×30min→150℃×20min→200℃×10min），釋放基材內部應力；層壓升溫速率控制在 2℃/min，避免溫度驟變引發的應力集中；
? 低壓梯度加壓：采用 100→150→200psi 的階梯式加壓方式，在材料軟化階段（327℃左右）保持壓力穩定，確保層間結合緊密；
? 剛性工裝固定：在層壓模具中設置定位銷，控制板件收縮方向，使翹曲度控制在 0.3% 以內。某項目數據顯示，該方案使多層板層間剝離強度穩定在 1.8N/mm 以上。
PTFE 的化學惰性使其對傳統蝕刻液具有極強抗性，加上材料本身的柔性特性，精確控制圖形尺寸成為加工難點。某批次 PTFE PCB 采用常規蝕刻工藝時，線寬偏差達 ±0.03mm，無法滿足高頻信號傳輸?shù)淖杩挂蟆?/span>
? 蝕刻速率不均：PTFE 對氯化鐵、硫酸銅等蝕刻液的反應速率僅為 FR4 的 1/3，導致圖形邊緣出現 “鋸齒狀” 缺陷；
? 掩膜附著力差：低表面能使光刻膠與基材結合力弱，蝕刻過程中易出現 “滲鍍” 現象；
? 材料變形影響：蝕刻液的溫度（通常 50-60℃）會導致 PTFE 輕微膨脹，造成圖形定位偏差。

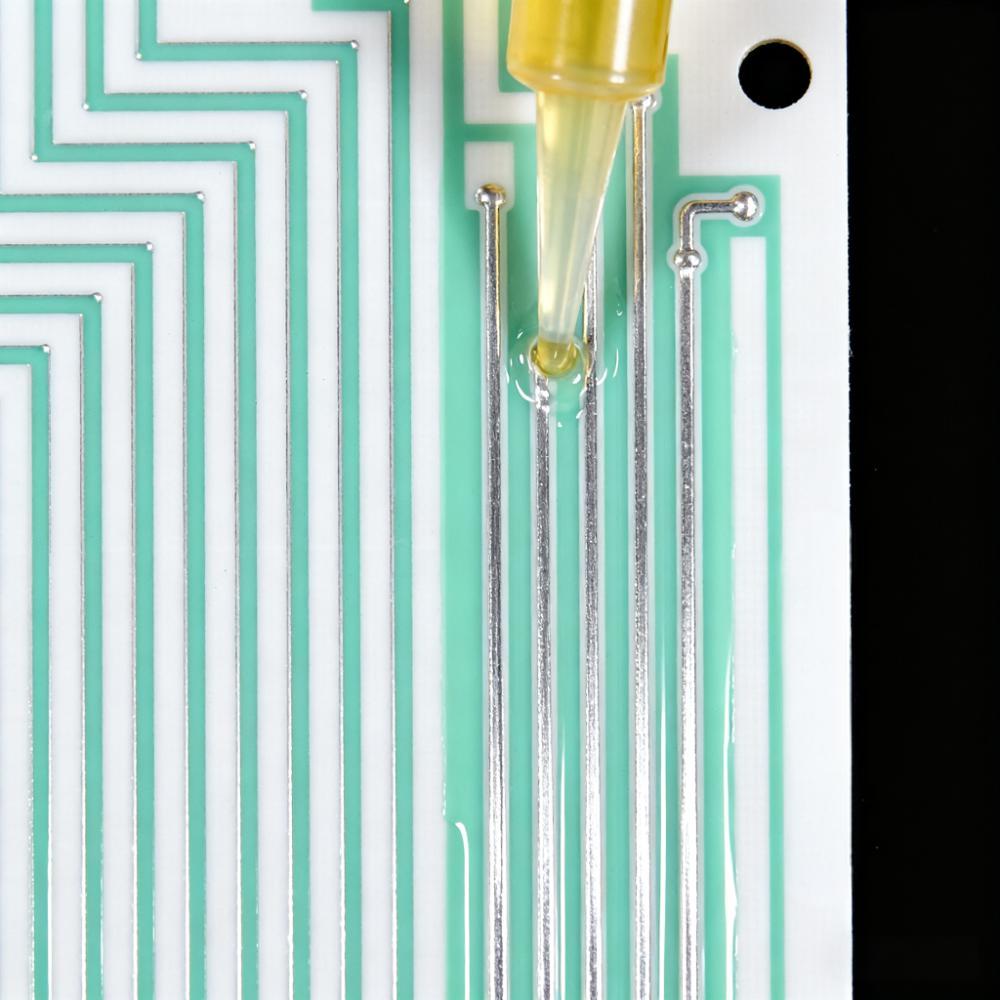

某高頻通信 PCB 通過工藝創新將線寬精度控制在 ±0.01mm：
? 高效蝕刻液配方：在傳統氯化鐵溶液中添加 2% 氫氟酸和 0.5% 表面活性劑，通過氟離子破壞 PTFE 表面的 C-F 鍵，蝕刻速率提升 40%，且蝕刻因子從 2.5 提升至 4.0；
? 高精度掩膜工藝：采用光敏性干膜（厚度 35μm）替代液體光刻膠，通過真空貼膜（壓力 0.4MPa）確保掩膜與基材緊密貼合，邊緣清晰度提升 60%；
? 分步蝕刻策略：實施 “淺蝕→檢測→深蝕” 三步法，第一次蝕刻完成 50% 深度后進行 AOI 檢測，修正偏差后再完成剩余蝕刻，圖形偏差從 ±0.03mm 降至 ±0.008mm；
? 溫控蝕刻環境：將蝕刻液溫度波動控制在 ±1℃，同時采用噴淋壓力漸變（1.5→2.0bar）方式，避免局部過度蝕刻。
PTFE PCB 加工工藝的有效性，最終需要通過實際應用場景驗證。在某毫米波雷達項目中，采用本文所述工藝方案后，產品性能得到顯著提升：
? 信號傳輸損耗：在 28GHz 頻段下，信號插損從優化前的 0.8dB/cm 降至 0.3dB/cm，滿足雷達遠距離探測需求；
? 環境可靠性：經 - 40℃~125℃冷熱循環 1000 次后，PCB 無分層現象，鍍層附著力保持在 1.5N/mm 以上；
? 量產一致性：某批次 500 塊 PTFE PCB 的關鍵尺寸 CPK 值從 1.2 提升至 1.6，良率穩定在 95% 以上。
PTFE PCB 的加工難點本質是材料卓越性能與制造工藝之間的矛盾，解決之道在于通過 “材料特性 - 工藝參數 - 檢測標準” 的精準匹配。從金剛石涂層鉆頭的定制化切削，到鈉萘處理與等離子活化的組合工藝，再到陶瓷填料改性與分步層壓的應力控制，每一項突破都需要深厚的材料認知和工藝積累。
作為專注高頻 PCB 制造的企業，我們提供從基材選型到成品測試的全流程技術支持，如果您正面臨 PTFE PCB 的加工難題，或需要高頻 PCB 的可行性評估，歡迎聯系(IPCB)愛彼電路技術團隊，共同攻克 “塑料王” 的加工瓶頸，為高頻通信設備提供可靠的硬件支撐。
