在現代電子制造的精密舞臺上，V-cut與郵票孔是PCB分板工藝中兩種最關鍵的技術手段，直接決定了電路板從拼板到單體的分離效率、邊緣質量與最終產品可靠性。理解其原理、應用與選擇策略，對優化生產流程、提升良率至關重要。

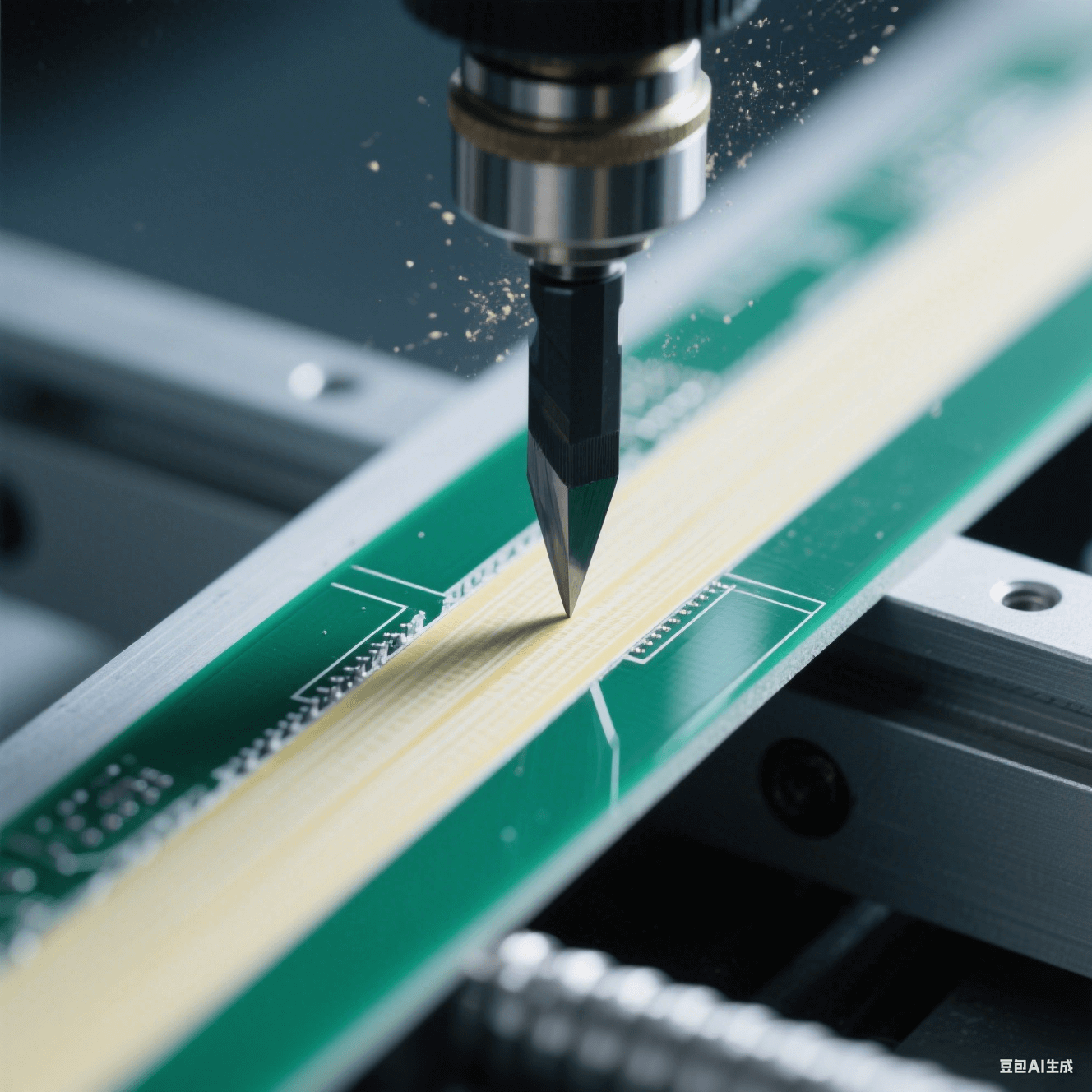

V-cut技術的核心在于使用特制的高速旋轉V型刀具，在拼板PCB的板與板之間預先切割出特定角度（通常為30度、45度或60度）和深度的V型凹槽。這種工藝的關鍵在于精確控制切割深度，要求切入PCB板厚的1/3到1/2，既保證后續分板時易于折斷，又確保板內線路和銅層不受損傷。其優勢在于分離速度快、效率高，適用于大批量矩形或簡單形狀板卡的分割，且邊緣相對平整，毛刺較少。然而，V-cut的局限性也很明顯：它對PCB的形狀適應性較差，無法處理復雜的非直線邊界或內部挖空結構；過深的切割可能削弱板邊結構強度，且在分板瞬間產生的應力集中對板上的精密元器件（如BGA、陶瓷電容）構成潛在威脅，可能引發隱性裂紋或焊點失效。設備投資和維護成本也是需要考慮的因素。

郵票孔設計（亦稱Breakaway Tab或Mouse Bite）則提供了一種更靈活的連接與分離方案。其原理是在拼板中各單板單元之間，通過一系列規則排列的小圓孔（非金屬化孔）形成微連接橋（通常稱為“連接筋”或“連接梁”）。這些小孔直徑通常在0.8mm到1.0mm之間，孔與孔的中心間距很?。ㄈ?/span>0.8mm-1.2mm），形成一條易于斷裂的“虛線”。在SMT組裝完成后，通過施加適度的機械力（手動掰斷或專用分板機）或使用精密的銑削/切割設備，即可沿這條預設的脆弱線實現分離。郵票孔設計的最大優勢在于其卓越的形狀適應性，能夠完美勾勒出任何復雜輪廓（包括曲線、內部異形），最大限度地利用板材，減少浪費。它對板上元器件的應力沖擊遠小于V-cut，特別適合包含敏感元件的板卡。分離后的邊緣雖然會留下微小的半圓形凸起（“郵票齒”），但通常可通過后續的輕打磨或倒角工藝處理至符合要求。其缺點在于分離效率相對較低（尤其手動操作時），分離邊緣的初始平整度不如V-cut，且需要額外的設計工作來精確排布郵票孔。

在實際的PCB設計與制造中，V-cut與郵票孔的選擇絕非非此即彼，而是需要工程師進行綜合考量：

板型復雜度： 這是最直接的決定因素。規則矩形板，V-cut是高效首選；復雜異形板，郵票孔是必然之選。很多時候，同一塊拼板上會混合使用兩種技術——主體矩形部分用V-cut分割，局部異形突出部分則采用郵票孔連接。

元器件布局與敏感性： 如果分板線附近或板邊緣密集分布著BGA、芯片、大尺寸陶瓷電容、晶振等對機械應力極其敏感的元器件，郵票孔帶來的低應力特性是至關重要的優勢，可以顯著降低因分板導致隱性損傷的風險。

生產批量與效率要求： 對于超大產量的消費電子產品，V-cut分板機的高速自動化能力能極大提升產線整體效率。而小批量、多品種或對分板速度要求不苛刻的場景，郵票孔更具靈活性，設備投入也更低（尤其手動分板可行時）。

成本因素： 這包括板材利用率成本（郵票孔更省料）、設備投入與維護成本（V-cut專用設備成本高）、后處理成本（郵票孔可能需要額外去毛刺工序）以及潛在的因分板不良導致的維修或報廢成本（如V-cut應力損壞元件）。

最終產品對邊緣的要求： 若最終產品對PCB邊緣的光滑度、平整度有極高要求（如某些需要嚴格密封或插入式應用），V-cut提供的初始邊緣質量更好。郵票孔邊緣經過去毛刺處理后也能達到要求，但增加了一道工序。

行業最佳實踐與發展趨勢：

混合應用 (Hybrid Application)： 如前所述，在同一拼板上根據區域特點智能組合使用V-cut和郵票孔已成為主流設計策略，兼顧效率與靈活性。

設計優化： 對于郵票孔，優化孔直徑、間距、連接筋寬度（通常0.4mm-0.6mm）以及孔的數量（應力分布更均勻）至關重要，需借助DFM（可制造性設計）規則和仿真工具進行驗證。V-cut的深度、角度控制精度也在不斷提升。

先進分板設備： 針對郵票孔的分板，高精度的路由分板機（Router）或沖壓分板機（Punch）被廣泛應用，它們能沿著郵票孔路徑進行精密銑削或沖壓，獲得比純手工掰斷更高質量、更少應力的邊緣，同時提升自動化程度。激光分板技術在超精密和高要求領域也有應用，但其成本較高。

應力分析與過程監控： 尤其在汽車電子、航空航天等高可靠性領域，利用傳感器和軟件對分板過程（特別是V-cut分板）產生的應力進行實時監測和分析，確保其處于安全閾值內，是提升產品可靠性的重要手段。

自動化與智能化： 結合機器視覺進行分板路徑自動定位、分板質量在線檢測（如邊緣崩缺、毛刺大小、連接筋殘留）的系統正在發展，減少人工干預，提高一致性和良率。

實際案例解析：

消費電子（智能手機主板）： 通常采用大拼板設計，主體為矩形，高效V-cut是首選。設計需特別注意分板線避開邊緣連接器、攝像頭模組接口等敏感區域，或留足安全距離。

汽車電子控制器（ECU）： 板型可能包含安裝孔和接口避讓的復雜輪廓，且板上布滿車規級精密芯片和傳感器。郵票孔設計在這里應用廣泛，輔以路由分板機進行低應力分離，是確保產品在嚴苛振動環境下長期可靠的關鍵工藝之一。連接筋寬度和郵票孔排布需嚴格計算。

工控模塊： 常為小批量、多品種，形狀各異，且對成本敏感。郵票孔提供了最大的設計自由度和板材利用率優勢，結合手動或半自動分板是常見方案。

總結與展望：

V-cut與郵票孔作為PCB分板的兩大支柱工藝，各有其鮮明的技術特點和適用疆域。V-cut憑借其高效率和平整邊緣在規則板型、大批量生產中占據優勢；郵票孔則以其無與倫比的形狀適應性、低應力和高板材利用率，成為復雜異形板和高可靠性產品的守護者。優秀的工程師和制造者必須深刻理解這兩種技術的精髓，在PCB設計之初就基于板型、元件布局、產量要求、成本約束和可靠性目標做出明智選擇或進行巧妙融合。隨著電子產品向更小型化、更高集成度、更復雜形態發展，對分板工藝的要求也將水漲船高。未來，我們預期將看到更精密的V-cut控制技術、更優化的郵票孔設計規則、更智能化的分板設備（集成AI視覺檢測、自適應應力控制），以及更多創新分板方法（如改良型激光切割）的出現，持續推動電子制造向著更高效、更精密、更可靠的方向邁進。掌握好V-cut與郵票孔這兩把關鍵的工藝“鑰匙”，是開啟高質量PCB制造之門的堅實基礎。了解更多歡迎聯系深圳愛彼電路技術團隊
