◆ 采用ATMEL AT91SAM9G45CPU;400M高速ARM926EJ-S核;是頂級ARM9處理器;
◆ 128MB DDR2 SDRAM;
◆ 采用3.3V NAND FLASH; 簡單、 易采購;批量使用核心板用戶成本更低;
◆ 網絡采用MII模式;比RMII模式有更強的兼容性;完美支持10M/100M以太網;
◆ 核心板5V供電;采用TI的MPU電源管理;更安全;更穩定;超低功耗;
◆ 底板帶有獨立RTC; 走時精準;
◆ 完善的接口保護電路;
◆ LCD顯示性能出色;最大分辨率1280*860，同時支持VGA輸出;
◆ 完美支持Windows CE 6.0\Linux2.6嵌入式操作系統
安賽卓爾科技優勢
1、專業技術服務;同行難以跨越
2、不斷更新的軟件資料;安卓系統、Linux系統、 wince系統; 后續免費提供資料
3、專業的工業接口設計;充分擴展;是其他公司難以 提供的
4、超高性價比 、優秀的解決方案
5、與國內多家公司和廠家建立戰略合作伙伴關系選擇安賽卓爾;選擇一個合作伙伴
應用舉例
工業控制、醫療電子、節能環保、智能交通、能源節能、電力系統、通訊系統、紡織行業、數控行業、汽車電子、工業觸摸屏控制系統、機器人視覺、媒體處理無線應用、數字家電、車載設備、通信設備、網絡終端等場合。

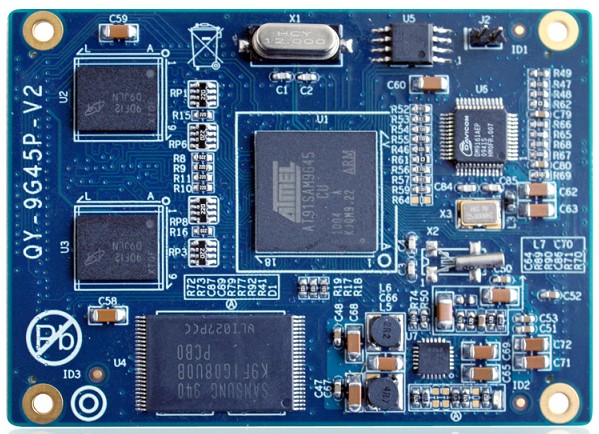

核心板
采用高密度6層板沉金設計;體積僅名片大小集成了CPU、DDR2 RAM、NandFlash、DataFLash、網絡,采用5V直流供電;超低功耗;B to B2*100接插件引出各種常用接口資源適合于用戶批量使用。
評估底板
針對QY-9G45P設計的通用標準參考設計底板，它擴展了TFT-LCD、觸摸屏、VGA、攝像頭、矩陣鍵盤、外部總線接口、SPI、PWM、高速USB HOST\Device 、SD卡、RS232\485串口，音頻、MIC等常用接口，支持+6V~+25V寬范圍電壓供電，可提供完整的設計資料供用戶開發或委托定制。

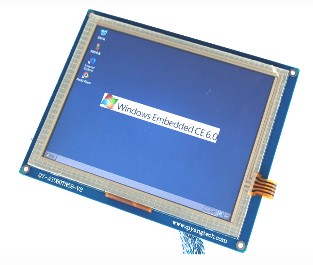

液晶模塊
QY-9G45EK開發板標配8寸觸摸液晶模塊一套型號QY-AT080TN52-V2由群創8寸真彩色液晶屏，觸摸屏以及驅動板組成，是我們?yōu)楣I(yè)用戶設計的液晶模塊組合可選配其他尺寸液晶屏:
? LED背光超低功耗
? 液晶屏、背光、觸摸屏集成一體減少繁瑣數據線的連接
? 液晶屏與驅動板用專業方式固定驅動板提供定位孔方便客戶安裝
? 對比度: 500:1(透射)
? 面板尺寸: 8.0英寸
? 分 辨 率: 800x600
? 顯示比例: 4:3
? 像素間距: 0.2025x0.2025
? 亮度: 250 cd/m2
? 面板類型: a-Si TFT-LCD
? 信號接口: RGB(1 ch,6/8bit)
? 顯著特征: 表面霧面，白光LED背光
? 外觀尺寸: 183Wx141Hx6.3D
? 背板尺寸: 199Wx157H
? 工作溫度: -20°C~ 70°C
? 供電電壓: 5.5V
核心板資源說明
CPU處理器
? ATMEL AT91SAM9G45ARM926EJ-S內核
? 主頻400MHz
DDR RAM內存
? 128MB DDR2 RAM133MHz,32bit數據總線
FLASH存儲
? 板載512K DataFlash (DB45041D)
? 板載128M*8bits NandFlash (K9F1G08U0B)可根據客戶要求更換大容量或者工業級芯片
接口資源
? 2*100 pin 0.8mm間距 B to B 接插件經過350℃高溫測試、抗震測試
板載其他資源
? DM9161網絡芯片完美支持10M/100M網口自適應采用MII模式和RMII模式相比具有更強的兼容性
? 電源管理提供1.8V、3.3V、5.0V電壓輸入
PCB規格尺寸
? 采用6層PCB板高精度工藝具有最佳的電氣性能和抗干擾性能
? 74 x 53 x 1.5mm
溫濕度工作參數
? 工作溫度-20°C~ 70°C 批量用戶可定制-40°C~ 85°C工業級溫寬
? 工作濕度5%到95%非凝結
超低功耗
? 5V直流電壓供電;單板超低功耗;小于1W
操作系統支持
? Linux2.6.30 + QT2.3 / QT4
? WindowsCE 6.0
QY-9G45B-GP 評估板底板資源說明

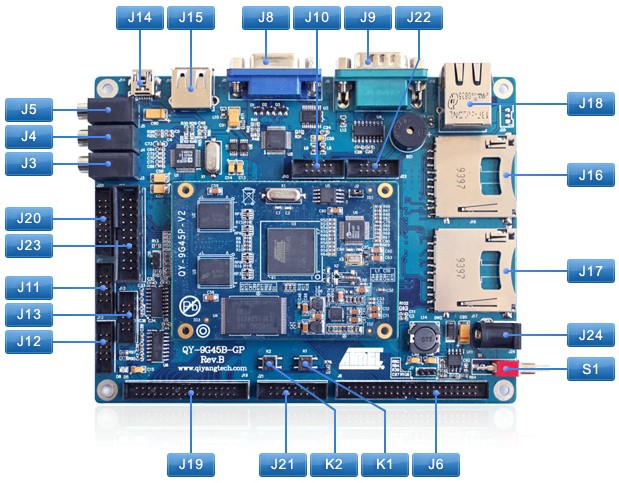

QY-9G45EK評估板器件位置圖
| 標號 | 名稱 | 功能 |
| J3 | 耳機輸出接口 | 音頻輸出 |
| J4 | 線路輸入接口 | 音頻輸入 |
| J5 | MIC輸入接口 | MIC輸入 |
| J6 | TFT-LCD、觸摸屏 | 擴展彩色液晶屏驅動4線電阻屏 |
| J8 | VGA接口 | VGA視頻輸出連接顯示器 |
| J9 | 調試串口 | 下載、通信 |
| J10 | COM 1 | 232\485復用 |
| J11 | COM 2 | 232\485復用 |
| J12 | COM 3 | RS232 |
| J13 | COM 4 | RS232 |
| J14 | USB 2.0 Device | 高速USB（480MHz用于下載程序 |
| J15 | USB 2.0 Host | USB主機 |
| J16 | SD卡接口1 | SD卡存儲 |
| J17 | SD卡接口2 | SD卡存儲 |
| J18 | 以太網接口 | 10/100M網絡自適應 |
| J19 | EBI總線接口 | CPU內部總線 |
| J20 | 攝像頭接口 | COMS接口視頻采集或作為GPIO使用 |
| J21 | 矩陣鍵盤 | 8 x 8鍵盤接口可作為GPIO使用 |
| J22 | SPI接口 | SPI總線接口 |
| J23 | 標準JTAG接口 | 仿真、調試 |
| J24 | 電源接口 | 系統供電+12V供電可支持+6 ~+25V寬范圍電壓供電 |
| K1 | 復位按鍵 | 系統復位 |
| K2 | 喚醒按鍵 | 休眠狀態激活 |
| S1 | 電源開關 | 控制供電 |
PCB規格尺寸
? 采用4層板高精度工藝
? 142.5 x 112 x 1.5mm
溫濕度工作參數
? 工作溫度-20°C~ 70°C 批量用戶可定制-40°C ~ +85°C工業級溫寬
? 工作濕度5%到95%非凝結
Linux軟件特性
| 標號 | 名稱 | 功能 |
| 交叉編譯器 | arm-2007q1-10-arm-none-linux-gnueabi-i686-pc-linux-gnu.tar.bz2 | arm-linux-gcc 4.2 |
| U-boot | 版本:U-boot 1.3.4 | 提供bootstrap、U-boot源代碼 |
| 支持燒寫到DataFlash和NandFlash啟動 | ||
| 支持SAM-BA軟件進行usb燒寫和TFTP網絡更新 | ||
| Linux內核 | 版本:2.6.30 | |
| RTC驅動支持掉電精準保存時間 | 提供測試程序以及源代碼 | |
| SPI驅動 | 提供測試程序以及源代碼 | |
| EBI驅動 | 提供測試程序以及源代碼 | |
| I2C驅動 | 提供測試程序以及源代碼 | |
| 音頻驅動 | 提供測試程序以及源代碼 | |
| LCD驅動，支持320×240、640×480、800x480、800×600、1024×768等分辨率 | 特殊LCD可提供調試服務 | |
| 觸摸屏驅動，支持4線電阻屏 | 提供測試程序以及源代碼 | |
| 串口驅動 | 提供測試程序以及源代碼 | |
| PWM驅動 | 提供測試程序以及源代碼 | |
| 蜂鳴器驅動 | 提供測試程序以及源代碼 | |
| GPIO驅動 | 提供測試程序以及源代碼 | |
| 8*8矩陣鍵盤驅動 | 提供測試程序以及源代碼 | |
| USB驅動支持鼠標\鍵盤\優盤\打印機\WiFi\藍牙\攝像頭\條碼掃描\攝像頭等 | 支持各種USB外設可提供調試服務 | |
| SD卡驅動 | 支持大容量SD卡存儲 | |
| 文件系統 | Jffs2文件系統 | 提供源代碼 |
| QT例程 | QT開發環境 | QT例程 |
| PC端開發環境 | 提供ubuntu 10.10 Linux系統、VMware 7.1.4虛擬機并提供配套開發環境搭建手冊 | 方便客戶做二次開發 |
WindowsCE 6.0軟件特性
| 標號 | 名稱 | 功能 |
| Bootloader | 支持燒寫到DataFlash和NandFlash啟動 | 可自行選擇 |
| 支持開機logo自定義 | 最大支持1024*768的24位bmp圖片 | |
| BSP源代碼 | ||
| BSP開放源碼 | RTC驅動支持掉電精準保存時間 | 提供測試程序以及源代碼 |
| 注冊表保存支持調電保存注冊表信息 | 方便用戶調試 | |
| LCD驅動支持320×240、640×480、800x480、800×600、1024×768等分辨率 | 特殊LCD可提供調試服務 | |
| 觸摸屏驅動支持4線電阻觸摸屏 | 提供測試程序以及源代碼 | |
| SD卡驅動支持2路SD卡 | 單獨容量最大支持4G | |
| 音頻驅動支持音頻輸入輸出和MIC輸入 | 提供測試程序以及源代碼 | |
| 網卡驅動10/100M自適應可擴展千兆網卡 | 提供測試程序以及源代碼 | |
| PWM驅動 | 提供測試程序以及源代碼 | |
| I2C驅動 | 提供測試程序以及源代碼 | |
| SPI驅動 | 提供測試程序以及源代碼 | |
| 串口驅動232、485測試 | 提供測試程序以及源代碼 | |
| 矩陣鍵盤驅動支持8*8矩陣鍵盤也是GPIO | 提供測試程序以及源代碼 | |
| USB驅動支持鼠標\鍵盤\優盤\打印機\WiFi\藍牙\攝像頭\條碼掃描\攝像頭等 | 支持各種USB外設可提供調試服務 | |
| PC端開發環境 | 提供配套VS.NET 2005開發工具Wince 6.0 插件 | 方便用戶二次開發 |
QY-9G45EK評估板軟件及技術支持
? 客戶使用開發過程中遇到的和產品相關的問題
? 根據客戶需求進行系統的裁剪
? 根據客戶的需求輔助開發相關驅動
? 根據客戶的具體需求進行底板的定制開發另收費
訂貨清單
| 產品名稱 | QY-9G45EK | ||
| 標準配件 | (1)12V/2A電源 (2)1條交叉串口線 (3) DVD開發光盤 (4)4條RS232串口線 (5)miniUSB線 (6)精美包裝盒 (7)8寸TFT液晶屏 | ||
| DVD開發光盤資源 | Linux | 編譯工具 | 交叉編譯器arm-linux-gcc |
| 工具軟件 | 配套終端、燒寫、下載工具 | ||
| 器件手冊 | 底板主要元器件的datasheet | ||
| 使用手冊 | 所有開發使用用戶手冊 | ||
| 鏡像文件 | bootstarp、u-boot、內核、文件系統的鏡像文件 | ||
| 測試源碼 | 所有接口的測試例程以及源碼 | ||
| 系統源碼 | 包括bootstrap、u-boot、內核、文件系統和QT 源代碼 | ||
| 原理圖 | 核心板PDF原理圖 底板PDF原理圖 | ||
| 封裝庫 | 評估板底板元件封裝庫 | ||
| Windows CE | 工具軟件 | 配套終端、燒寫、下載工具、同步軟件 | |
| 器件手冊 | 底板主要元器件的datasheet | ||
| 使用手冊 | 所有開發使用用戶手冊 | ||
| 鏡像文件 | Firstboot、Eboot、NK鏡像文件 | ||
| 測試源碼 | 所有接口的測試例程以及源代碼 | ||
| BSP包 | 評估板對應BSP板級支持包 | ||
| SDK | 評估板對應SDK | ||
| 原理圖 | 核心板PDF原理圖 底板PDF原理圖 | ||
| 封裝庫 | 評估板底板元件封裝庫 | ||
| 選配LCD另外付費 | 4.3’LCD模塊+四線電阻觸摸屏+數據線 | ||
| 5.6’LCD模塊+四線電阻觸摸屏+數據線 | |||
| 6.4’LCD+四線電阻觸摸屏+數據線+逆變器 | |||
| 7’LCD模塊+四線電阻觸摸屏+數據線 | |||
| 8’LCD模塊+四線電阻觸摸屏+數據線 | |||
| 10.4’LCD+四線電阻觸摸屏+數據線+逆變器 | |||
| 選配模塊另外付費 | TTL轉LVDS模塊 | ||
| TTL轉VGA模塊 | |||
