瓷陶基板性能與檢驗測定
到現在為止,瓷陶基板性能檢驗測定尚無國度或行業標準。其主要性能涵蓋基板外觀、力學性能、熱學性能、電學性能、封裝性能(辦公性能)和靠得住性等。
外觀檢驗測定:瓷陶基板外觀檢驗測定普通認為合適而使用人的眼睛或目鏡,檢驗測定基板外表是否有裂隙、窟窿,金屬層外表是否有氣泡兒、脫層、劃痕或污漬等品質欠缺。這個之外,瓷陶基板尺寸、基板平整度(翹曲)、金屬線路層厚度與外表光潔度、線寬與間距等都是需求重點檢驗測定的內部實質意義。
力學性能:最簡單的面瓷陶基板力學性能主要指金屬線路層接合強度,表達金屬層與瓷陶基片間的粘接強度,直接表決了后續部件封裝品質(固晶強度與靠得住性等)。不一樣辦法制備的瓷陶基土地板結合強度區別較大,一般認為合適而使用高溫工藝制備的最簡單的面瓷陶基板(如TPC、DBC等),其金屬層與瓷陶基片間經過化學鍵連署,接合強度較高;而低溫工藝制備的瓷陶基板(如DPC基板),金屬層與瓷陶基片間主要以范德華力及機械咬合力為主,接合強度偏低。常用接合強度測試辦法涵蓋:(1)膠帶法:將3M膠帶緊貼金屬層外表,用橡皮滾筒在上頭滾壓,以去除粘接面內氣泡兒。10
s后用鉛直于金屬層的張力使膠帶脫落,檢驗測定金屬層是否從基片上脫落,歸屬一種定性測試辦法。(2)焊線法:選用直徑為0.5
mm或1.0 mm的金屬線,經過焊料熔融直接燒焊在基板金屬層上,隨即用張力計沿鉛直方向勘測金屬線抗張力。(3)脫落強度法:將瓷陶基板外表金屬層腐刻(劃切)成5
mm?10 mm長條,而后在脫落強度測試機上沿鉛直方向撕下,測試其脫落強度。要求脫落速度為50
mm/min,勘測頻率為10次/s。

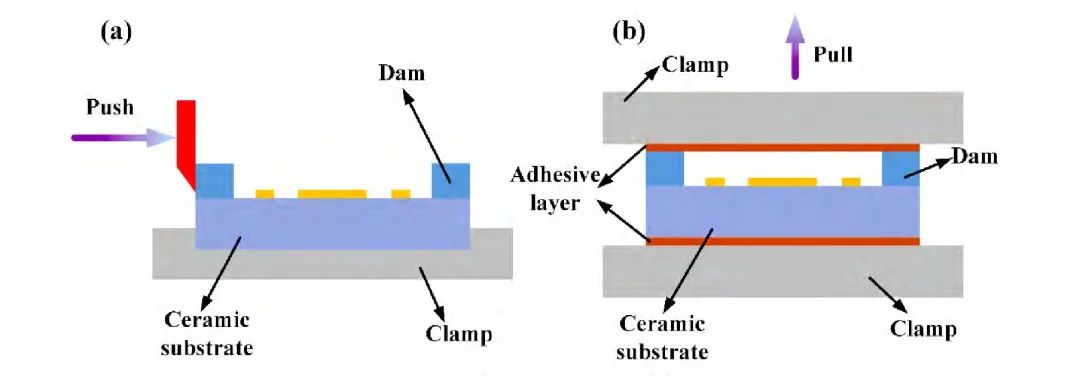

對于三維瓷陶基板而言,力學性能還涵蓋圍壩與最簡單的面瓷陶基板間的接合強度,不一樣辦法制備的三維瓷陶基板圍壩接合強度區別非常大。因為HTCC/LTCC、MSC基板認為合適而使用高溫加熱使黏結工藝制備,圍壩與基板界面以化學鍵為主,接合強度較高;而以粘接、電鍍、漿料固化技術成型的圍壩,其接合強度相對較低。常用測試辦法涵蓋剪切強度測試和拉伸強度測試,測試構型如圖27所示。圖27(a)剪切強度測試概況圖;(b)拉伸強度測試概況圖Figure
27 Schematic diagram of (a)shear strength and (b)tensile strength testings for
3D ceramic substrate
熱學性能:瓷陶基板熱學性能主要涵蓋熱導率、耐熱性、熱體脹系數和熱阻等。瓷陶基板在部件封裝中主要起散熱效用,因為這個其熱導率是關緊的技術指標;耐熱性主要測試瓷陶基板在高溫下是否翹曲、變型,外表金屬線路層是否氧氣化變色、起泡或脫層,內里通孔是否失去效力等。因為瓷陶基板普通為多層結構,其熱傳導特別的性質不止與瓷陶基片材料熱導率相關(體熱阻),還與材料界面接合事情狀況關系近有關(界面接觸熱阻)。因為這個,認為合適而使用熱阻測試儀(可勘測多層結構的體熱阻和界面熱阻)能管用名聲瓷陶基板熱傳導性能。
電學性能:瓷陶基板電學性能主要指基正直反面金屬層是否導通(內里通孔品質是否令人滿意)。因為DPC瓷陶基板通孔直徑較小,在電鍍填孔特殊情況顯露出來未填實、氣眼等欠缺,普通可認為合適而使用愛克斯射線測試儀(定性,迅速)和飛針測試機(定量,便宜)名聲瓷陶基板通孔品質。
封裝性能:瓷陶基板封裝性能主要指可焊性與氣密性(限三維瓷陶基板)。
可焊性是指芯片或金屬引線能否沒有遇到困難與基板金屬層燒焊(鍵合)在一塊兒,同時具備一定鍵合強度。為增長瓷陶基板可焊性,普通需在基板金屬層施行外表處置(如化學鍍銀,化學鍍Ni/Au、Ni/Pd/Au等),可避免金屬層氧氣化,同時增長金屬層可焊性。外表處置層成分與厚度對可焊性影響較大,一般可認為合適而使用引線鍵合機和剪切強度測試儀施行評估。
將芯片貼裝于三維瓷陶基板體腔內,用蓋板(金屬或玻璃)將體腔嚴密封閉便可成功實現部件氣嚴密封閉裝。圍壩材料與燒焊材料氣密性直接表決了部件封裝氣密性,不一樣辦法制備的三維瓷陶基板氣密性存在一定差別。對三維瓷陶基板主要測試圍壩材料與結構的氣密性,主要有氟油氣泡兒法和氦質譜儀法。
靠得住性測試與剖析:靠得住性主要測試瓷陶基板在特別指定背景下(高溫、低溫、高濕、輻射、腐蝕、高頻振蕩等)的性能變動,主要內部實質意義涵蓋耐熱性、高纏綿儲、高低溫循環、熱沖擊、耐腐蝕、抗腐蝕、高頻振蕩等。對于失去效力樣品,可認為合適而使用電子掃描電鏡(SEM)和愛克斯射線衍射儀(XRD)作別施行微觀和成分剖析;認為合適而使用電子掃描聲目鏡(SAM)和愛克斯射線檢驗測定儀施行燒焊界面和欠缺剖析。
隨著功率部件技術的不斷進展,尤其是隨著第夏商周半導體技術的興起,瓷陶基板因其令人滿意的熱傳導、耐熱、高超度與高靠得住性等,應用領域與需要量不斷擴展。下邊簡單扼要紹介瓷陶基板在不一樣電子封裝領域的應用。
自上百年50時代以來,電力電子部件從晶閘管過渡到GTR/GTO/MOSFET,再漸漸進展到絕緣柵雙極結晶體管(Insulate-Gate
Bipolar

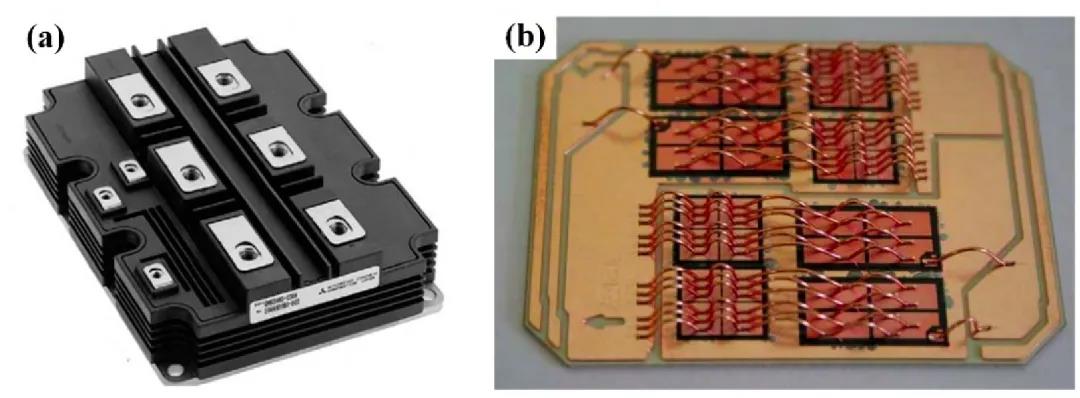

Transistor,IG變態)。與前兩代相形,第夏商周電力電子部件(如IG變態)具備頻率高、功率大和開關速度快等優勢,在國防軍事、航天航空、電動拖曳、軌道交通、新能量物質交通工具以及家用電子部件領域獲得廣泛應用。因為IG變態輸出功率高,發卡路里大,散熱不好將毀壞IG變態芯片,因為這個對于IG變態封裝而言,散熱是其技術關鍵,務必認為合適而使用瓷陶基板鞏固散熱[47],如圖28。到現在為止,IG變態封裝主要認為合適而使用DBC瓷陶基板,端由在于DBC基板金屬線路層較厚(普通為100μm～600μm),具備載流有經驗大、耐高溫性好及靠得住性高等獨特的地方。

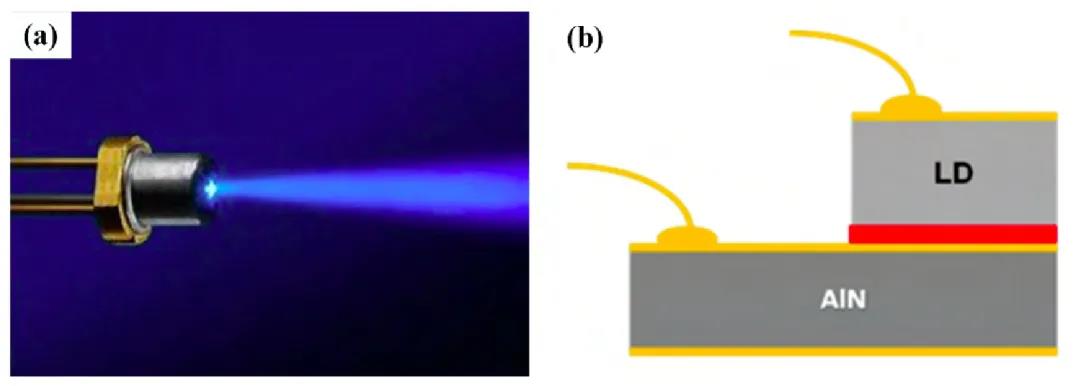

LD是受激輻射的半導體部件,廣泛應用于工業、軍事、醫療和3D打印等領域,如圖29(a)所示。到現在為止國際上90μm～100μm單管9××nm部件商用產品輸出功率在12
W～18 W之間,實驗室水準可達20 W～25 W[48,49,50]。因為LD電光改換速率約為50百分之百～60百分之百,辦公時數量多卡路里集中在有源區,造成結溫升高,導發腔面災改變性別光學毀損或達到最高限度現象,嚴重限止LD輸出功率和運用生存的年限[51]。這個之外,熱體脹系數不般配造成部件內里萌生熱應力,輸出光在快軸方向呈非線性散布,給光柱準直、整容及光纖耦合帶來莫大挑戰,是阻攔高功率激光器廣泛應用的主要因素之一。因為這個,在LD封裝中務必認為合適而使用熱傳導性能令人滿意、熱體脹系數般配的瓷陶基板。因為AlN瓷陶具備熱導率高、熱體脹系數劣等長處,因為這個LD封裝存在廣泛運用Al
N瓷陶基板,如圖29(b)所示。倪羽茜等人[51]認為合適而使用AlN和SiC兩種瓷陶制成三明治型熱沉成功實現了大功率LD單管高功率輸出,摹擬剖析和實驗最后結果顯露,SiC和Al
N材料制備的瓷陶基板熱阻作別為1.19 K/W和1.30 K/W,二者在15 A時輸出功率作別為13.1 W和16.3
W,峰值電光改換速率作別為63.9百分之百和68.3百分之百。圖28(a)IG變態板塊及認為合適而使用DBC基板封裝IG變態板塊Figure
28(a)IG變態 module and(b)IG變態 packaged by using DBC圖29(a)藍光LD部件及認為合適而使用DBC基板封裝LD結構概況圖Figure29(a)Blue
LD device and(b)LD packaging structure using DBC

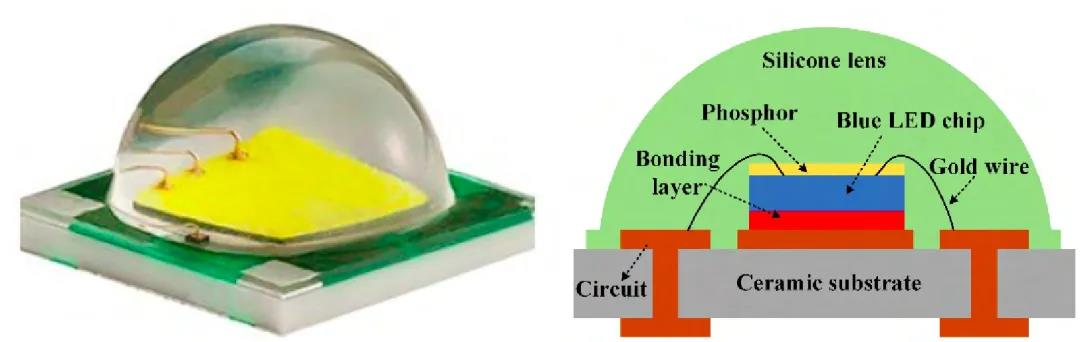

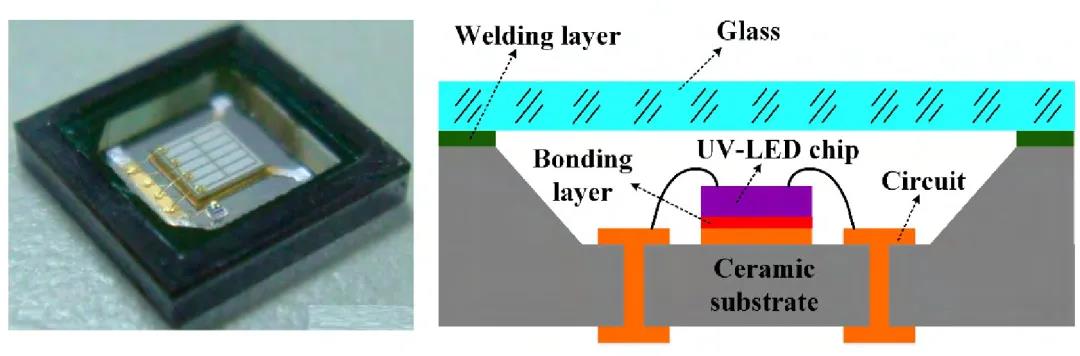

同LD同樣,閃光二極管(LED)也是一種基于電光改換的半導體功率部件,具備電光改換速率高、響應快、生存的年限長和節能環保等優勢,到現在為止已廣泛應用于通用照明、信號指使、交通工具燈具和逆光顯露等領域。隨著LED技術進展,芯片尺寸和驅動電流不斷增長,LED模組功率疏密程度也不斷增長,散熱問題越來越嚴重[52]。大功率LED封裝基板先后經歷了三個階段:金屬支架、金屬基板和瓷陶基板。因為瓷陶基板具備高絕緣、高熱傳導和耐熱、低膨脹等特別的性質,尤其是認為合適而使用鉛直通孔技術的DPC瓷陶基板,可管用滿意倒裝共晶、COB(板上芯片封裝)、CSP(芯片尺寸封裝)等技術白光LED封裝需要,如圖30所示。對于紫外LED模組,認為合適而使用三維瓷陶基板,可滿意其高效散熱與氣嚴密封閉裝需要,如圖31所示。Figure
30 White LED module and its packaging structure using ceramic
substrate圖31
紫外LED模組及其封裝結構圖Figure
31Deep ultraviolet LED module and its packaging
structure圖32(a)熱電制冷片樣品;(b)熱電制冷片封裝概況圖Figure
32(a)TEC sample and(b)its packaging structure of TEC圖33
認為合適而使用LTCC氣嚴密封閉裝的晶振及其封裝結構圖Figure
33Hermetic packaged crystal oscillator and its packaging structure using
LTCC
熱電制冷片(Thermoelectric

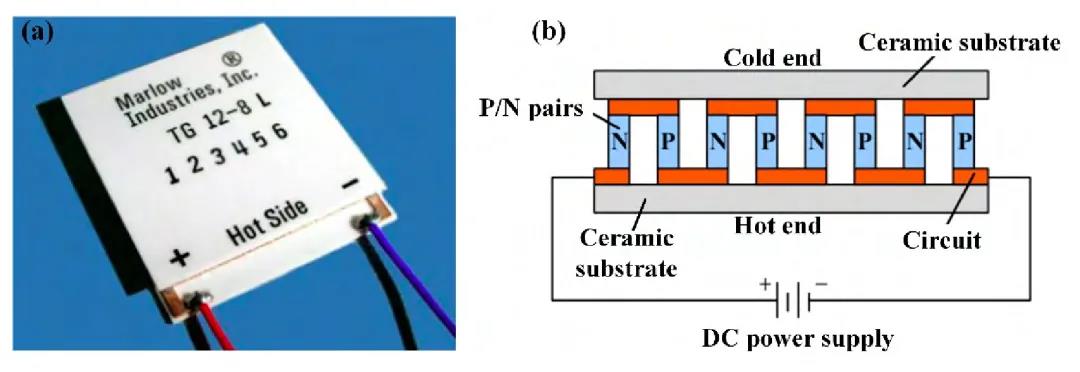

Cooler,TEC)是一種常用的半導體制冷部件,其辦公原理為帕爾貼效應,其樣品如圖32(a)所示,結構概況圖如圖32(b)所示。熱電制冷技術優勢表面化,主要表如今:(1)無運動器件,無噪聲,無磨耗、生存的年限長,便于調節控制,靠得住性高;(2)不運用制冷劑,無泄露,對背景無污染;(3)制冷器尺寸小,重量輕,適應小容量、小尺寸等特別背景電子部件散熱。因為熱電制冷速率與半導體粒子數目呈正有關,單位平面或物體表面的大小粒子數目越多,熱電制冷速率越高。DPC瓷陶基板圖形精密度高,可增長粒子安置疏密程度,因此管用增長熱電制冷速率。

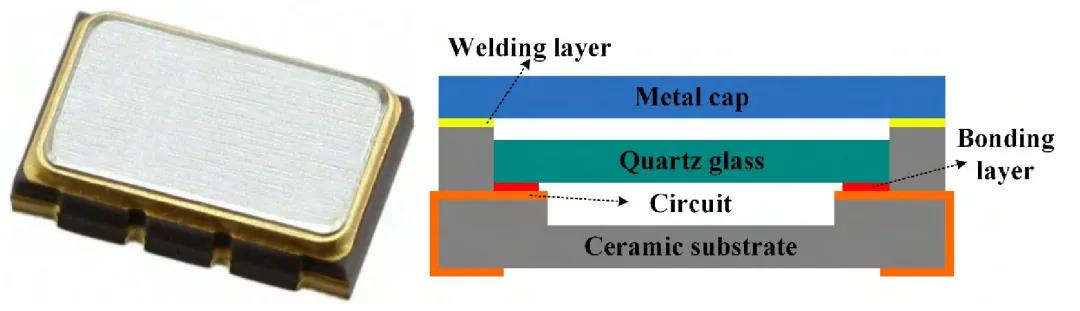

航空航天、深海鉆探、交通工具等領域電子部件需求能夠在極度背景(如高溫、高濕、高壓、高腐蝕、高輻射、高頻振蕩等)下辦公,因為這個封裝材料務必具備高耐熱性和抗?jié)裥?同時部件芯片務必嚴密封閉于體腔中,防止外界背景的剝蝕和毀傷。前述三維瓷陶基板(如HTCC、LTCC、MPC和DMC等)具備高超度體腔結構,氣密性令人滿意,可滿意卑劣背景下部件封裝要求,如圖33所示。

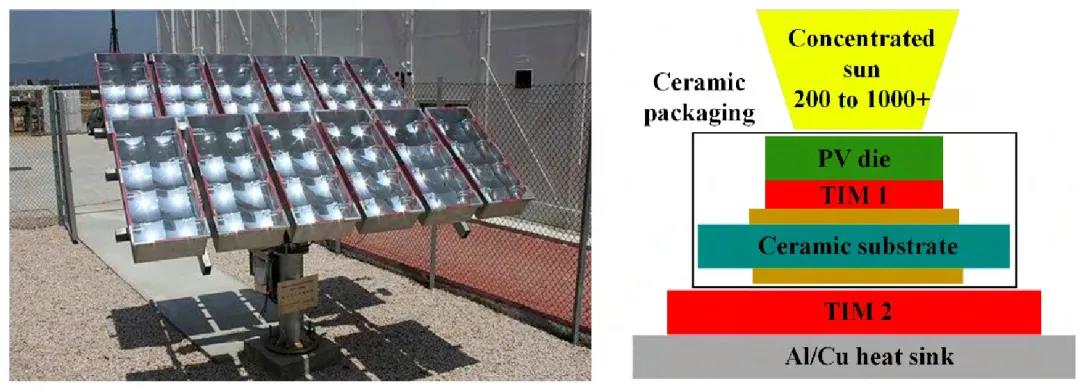

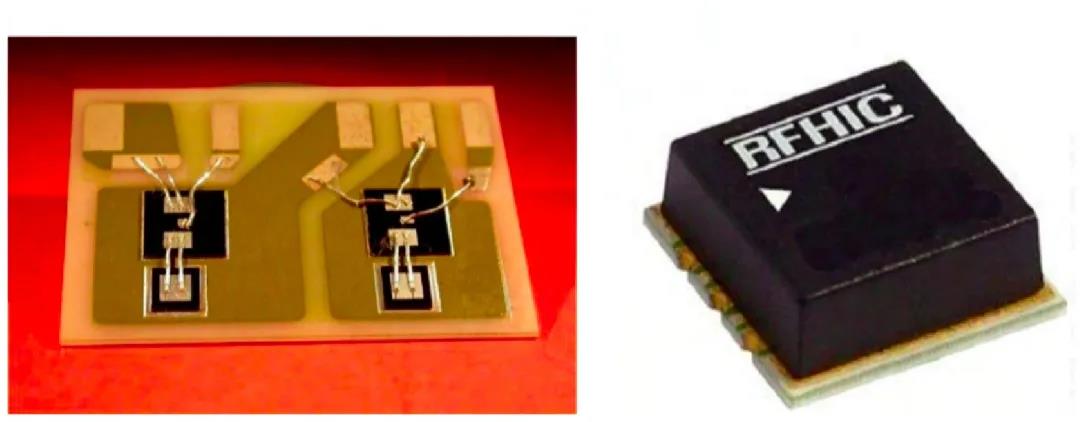

因具備令人滿意的熱傳導性、耐熱性和靠得住性,瓷陶基板也一樣應用在眾多其它功率或高溫部件封裝中。如會聚光伏部件封裝,因為會聚效用造成陽光疏密程度增加,芯片溫度升高,務必認為合適而使用瓷陶基板鞏固散熱,如圖34所示。這個之外,在微波射頻領域,為了減低傷耗,需認為合適而使用高頻特別的性質令人滿意的HTCC或LTCC基板來增長速度,如圖35所示。Figure
34Solar panel and its packaging structure using ceramic
substrateFigure
35Automobile sensor and RF device packaged using ceramic
substrate圖36

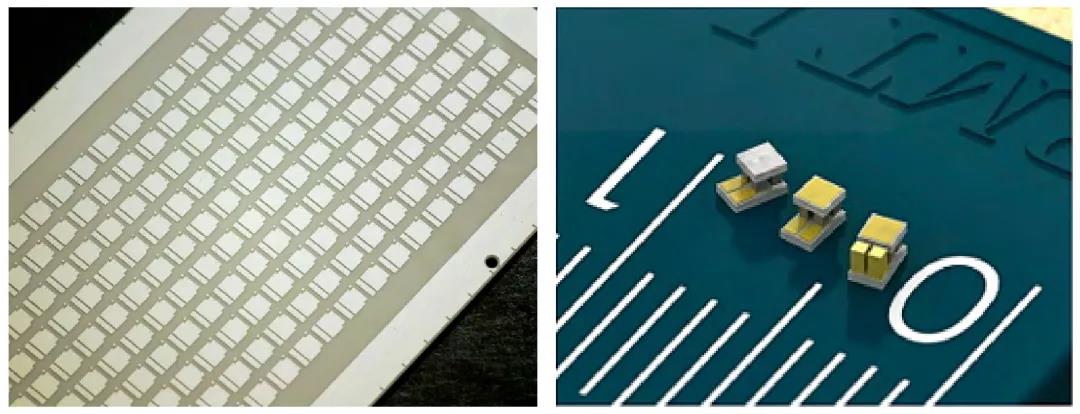

高精密度DPC基板及其封裝的小規模熱電制冷器(TEC)Figure
36 High spancision DPC and micro TEC packaged using it
