從集成電路器件的封裝從單個組件的開發，逐漸的進入到多個組件的集成后，隨著產品效能的提升以及對輕薄和低耗需求的帶動下，邁向更高階段的封裝整合。在此發展方向的引導下，形成了電子產業上相關的兩大新主流：系統單芯片SoC（System on Chip）與系統化封裝SIP（System in a Package）。
SoC與SIP是極為相似，兩者均將一個包含邏輯組件、內存組件，甚至包含被動組件的系統，整合在一個單位中。
SoC是從設計的角度出發，是將系統所需的組件高度集成到一塊芯片上。
SIP是從封裝的立場出發，對不同芯片進行并排或疊加的封裝方式，將多個具有不同功能的有源電子元件與可選無源器件，以及諸如MEMS或者光學器件等其他器件優先組裝到一起，實現一定功能的單個標準封裝件。
構成SIP技術的要素是封裝載體與組裝工藝，前者包括PCB、LTCC、Silicon Submount（其本身也可以是一塊IC），后者包括傳統封裝工藝（Wire bond和Flip Chip）和SMT設備。無源器件是SIP的一個重要組成部分，如傳統的電容、電阻、電感等，其中一些可以與載體集成為一體，另一些如精度高、Q值高、數值高的電感、電容等通過SMT組裝在載體上。

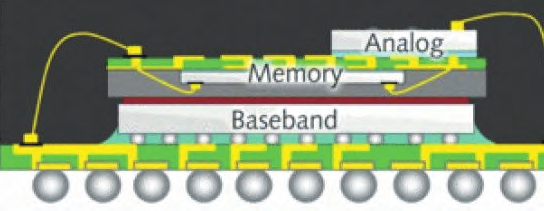

（SIP封裝）
從集成度而言，一般情況下，SoC只集成AP之類的邏輯系統，而SiP集成了AP+mobile DDR，某種程度上說SIP=SoC+DDR，隨著將來集成度越來越高，emmc也很有可能會集成到SIP中。
從封裝發展的角度來看，因電子產品在體積、處理速度或電性特性各方面的需求考量下，SoC曾經被確立為未來電子產品設計的關鍵與發展方向。但隨著近年來SoC生產成本越來越高，頻頻遭遇技術障礙，造成SoC的發展面臨瓶頸，進而使SIP的發展越來越被業界重視。
SIP的封裝形態
SIP封裝技術采取多種裸芯片或模塊進行排列組裝，若就排列方式進行區分可大體分為平面式2D封裝和3D封裝的結構。相對于2D封裝，采用堆疊的3D封裝技術又可以增加使用晶圓或模塊的數量，從而在垂直方向上增加了可放置晶圓的層數，進一步增強SIP技術的功能整合能力。而內部接合技術可以是單純的線鍵合（Wire Bonding），也可使用覆晶接合（Flip Chip），也可二者混用。
另外，除了2D與3D的封裝結構外，還可以采用多功能性基板整合組件的方式——將不同組件內藏于多功能基板中，達到功能整合的目的。不同的芯片排列方式，與不同的內部接合技術搭配，使SIP的封裝形態產生多樣化的組合，并可依照客戶或產品的需求加以客制化或彈性生產。

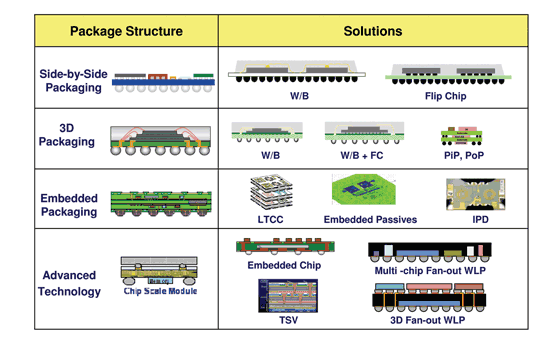

(幾種SIP封裝方案)
SIP的技術難點
SIP的主流封裝形式是BGA，但這并不是說具備傳統先進封裝技術就掌握了SIP技術。

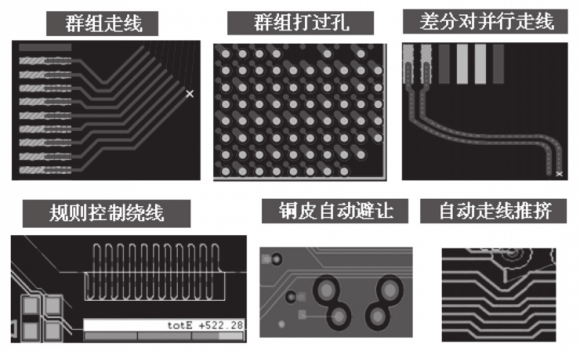

對于電路設計而言，3D芯片封裝將有多個裸片堆疊，如此復雜的封裝設計將帶來很多問題：比如多芯片集成在一個封裝內，芯片如何堆疊起來；再比如復雜的走線需要多層基板，用傳統的工具很難布通走線；還有走線之間的間距，等長設計，差分對設計等問題。

此外，隨著模塊復雜度的增加和工作頻率（時鐘頻率或載波頻率）的提高，系統設計的難度會不斷增加，設計者除具備必要的設計經驗外，系統性能的數值仿真也是必不可少的設計環節。
SIP封裝技術市場前景如何？
與在PCB印刷電路板上進行系統集成相比，SIP能最大限度地優化系統性能、避免重復封裝、縮短開發周期、降低成本、提高集成度。相對于SoC，SIP還具有靈活度高、集成度高、設計周期短、開發成本低、容易進入等特點。
SIP封裝可將其它如被動組件，以及天線等系統所需的組件整合于單一構裝中，使其更具完整的系統功能。由應用產品的觀點來看，SIP更適用于低成本、小面積、高頻高速，以及生產周期短的電子產品上，尤其如功率放大器(PA)、全球定位系統、藍芽模塊(Bluetooth)、影像感測模塊、記憶卡等可攜式產品市場。
正因?yàn)镾IP封裝具有靈活度高、集成度高、相對低成本、小面積、高頻高速、生產周期短的特點，SIP封裝技術不僅可以廣泛用于工業應用和物聯網領域，在手機以及智能手表、智能手環、智能眼鏡等領域也有非常廣闊的市場。
目前智能硬件廠商在設計智能可穿戴設備時，主要面臨的挑戰是如何將眾多的需求功能全部放入極小的空間內。以智能眼鏡為例，在硬體設計部分就須要考量無線通訊、應用處理器、儲存記憶體、攝影鏡頭、微投影顯示器、感應器、麥克風等主要元件特性及整合方式，也須評估在元件整合于系統板后的相容性及整體的運作效能。
而運用SIP系統微型化設計，能以多元件整合方式，簡化系統設計并滿足設備微型化。在不改變外觀條件下，又能增加產品的可攜性和無線化以及即時性的優勢。
目前全世界封裝的產值只占集成電路總值的10%，而SIP的出現很可能將打破目前集成電路的產業格局，改變封裝僅僅是一個后續加工廠的狀況。未來集成電路產業中也許會出現一批結合設計能力與封裝工藝的實體，掌握有自己品牌的產品和利潤。當SIP技術被封裝企業掌握后，封裝業的產值可能會出現一定幅度的提高。
